大功率直流标准电阻器 回路电阻测试仪检定装置 操作方法

来源：青岛华能远见电气有限公司
发布时间：2022-01-11 17:32:18
大功率直流标准电阻器 回路电阻测试仪检定装置 操作方法 经过多年的试验和测试，5G无线部署终于在今年开始。在范围内，基础设施、频谱资源、测试和优化方面的投资规模显示出5G网络未来的重要性。月31日在219信息通信展览会上，部与三大运营商等将举行5G商用启动仪式，11月1日三大运营商将正式上线5G商用套餐。在5G牌照下发近5个月左右，我国将正式进入5G商用时代。传统3G/4G，移动网络使用的频带数量有限，在45MHz和3.7GHz之间。

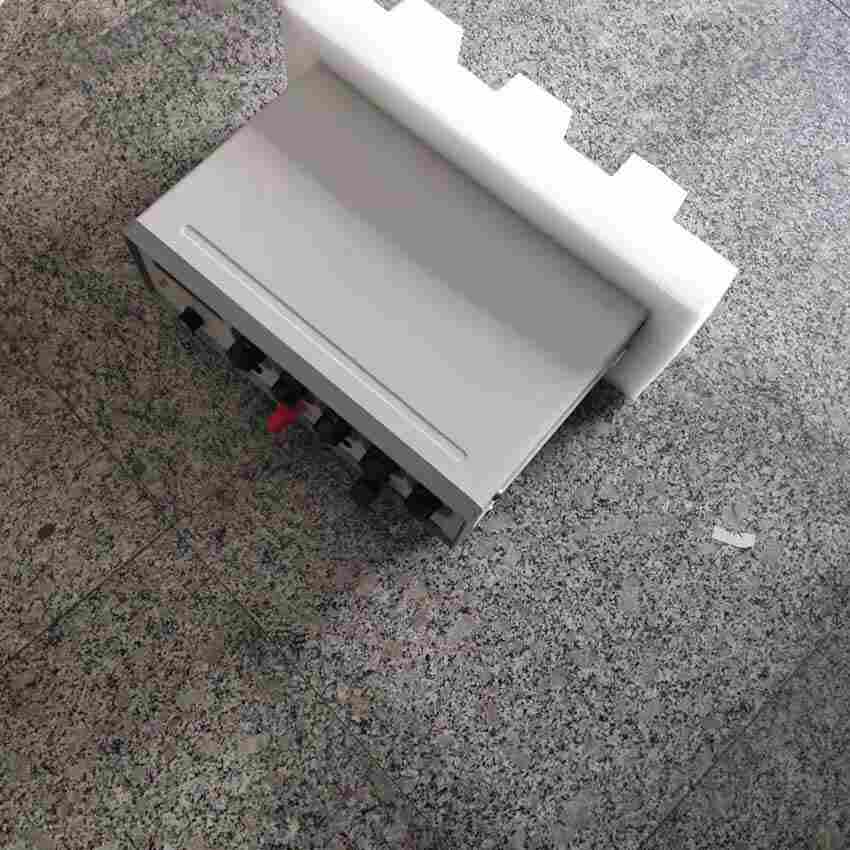

HNHL100回路电阻测试仪直流电阻测试仪检定装置
又名：模拟大功率直流标准电阻器
 HNHL100型回路电阻测试仪检定装置（以下简称模拟电阻）是用于校准回路电阻测试仪、变压器内阻快速测试仪（直阻仪）
的标准装置。
它是一台由高精度直流电流比较仪作电流比例器和专用直流模拟电阻箱（模拟电阻箱采用高电势电位差计线路）组成用于检定
和校准回路电阻测试仪、变压器内阻快速测试仪的标准器。在直流电流、电压等效这一原理下，提供校准回路电阻测试仪、
变压器内阻快速测试仪（直阻仪）的大功率标准电阻器。组成0.01μΩ～211.110Ω 模拟电阻。本装置可以检定0.01μΩ～211.110Ω
量程的回路电阻测试仪是为检定阻值范围从0.1μΩ到200Ω的回路电阻测试仪、变压器内阻测试仪（简称直阻仪）
而设计的。位数为4½的直流数字欧姆计（以下简称欧姆计）及其以下等级和位数的欧姆计也可以用它作标准器。
HNHL100型回路电阻测试仪检定装置由三部分组成：
1.1.直流电流比例器（以下简称比例器）：
采用直流电流比较仪技术设计制造该比例器。可将200A、10A、5A、1A、0.1A的直流电流高比例精度将其转为
200mA、100mA、100 mA直流电流。
1.2.专用直流模拟电阻箱（以下简称模拟电阻箱）：
采用直流高电势电位差计线路，在直流电压等效这一原理下，提供
（0～20）×10Ω+（0～10）×（100+10-1+10-2+10-3）Ω的直流模拟等效电阻。盘（0～20）×10Ω、
第二盘（0～10）×100Ω、
第三盘（0～10）×10-1Ω、第四盘（0～10）×10-2Ω、第五盘（0～10）×10-3Ω。
大功率直流标准电阻器 回路电阻测试仪检定装置 操作方法
二、技术指标
2.1．比例器：
比例值K为次级电流与初级电流的比值。其分别为10-3、10-2、2×10-2 、10-1相对应的匝比值为
1/1000、10/1000、20/1000、100/1000。
对应电流比值在检定直阻仪时为200A /200mA、10A/100mA、5A/100mA、1A/100mA。
比例值准确度 |δK|≤1×10-5。
δK：比例值K的相对误差。
2.2．模拟电阻箱：
电阻示值R：（0～20）×10Ω+（0～10）×（100+10-1+10-2+10-3）Ω
示值准确度：|△R|≤2×10-4（）RN
RN：每个量程盘的第10点的阻值
考虑（×0.01/200A）和（×0.1/100A）两个量程，是对模拟电阻箱进行并联下的量程，
故示值准确度要有变化。
△R ：R的误差
2.3.每盘精度：（×1000是实物电阻组成）
示值盘(电流) 盘 第二盘 第三盘 第四盘 第五盘
精度（×0.01/200A） ≤0.05% ≤0.1% ≤0.1% ≤1% 不计精度
精度（×0.1/199A） ≤0.05% ≤0.05% ≤0.1% ≤1% 不计精度
精度（×1/100A） ≤0.02% ≤0.05% ≤0.1% ≤1% 不计精度
精度（×10/10A） ≤0.02% ≤0.05% ≤0.1% ≤1% 不计精度
精度（×20/5A） ≤0.02% ≤0.05% ≤0.1% ≤1% 不计精度
精度（×100/1A） ≤0.02% ≤0.05% ≤0.1% ≤1% 不计精度
精度（×1000/100mA） ≤0.02% ≤0.05% ≤0.1% ≤1% 不计精度
2.4.阻值范围：
量程 电流 阻值范围 分辨率
×0.01 200A 0～2.11110mΩ 0.01μΩ
×0.1 200A 0～21.1110mΩ 0.1μΩ
×1 100A 0～211.110mΩ 1μΩ
×10 10A 0～2.11110Ω 10μΩ
×20 5A 0～4.22220Ω 100μΩ
×100 1A 0～21.1110Ω 1mΩ
×1000 100mA 0～211.110Ω 10mΩ
2.5．电流表准确度：≤2×10-3读数+2×10-4量程
大功率直流标准电阻器 回路电阻测试仪检定装置 操作方法
相位噪声从频域描述了信号频率的稳定度，是描述信号质量的重要指标。对于多普勒雷达系统、无线电通信、空间信号传输等应用有着重要的影响。对信号进行相位噪声指标测量是现在工作中经常遇到的事情，本文首先从信号相位噪声的定义入手，重点介绍使用信号分析仪进行相位噪声测量的方法及注意事项。相位噪声是什么？在频域内，一个理想正弦波信号的表现是一个单谱线；实际信号除了主信号之外还包括一些离散的谱线，它们是随机的幅度和相位的抖动，在正常信号的左右两边以边带调制的形式出现。为什么这么说呢？我们来看一个设计示例：0-1012V标称值、5mΩ的感测电阻。：*明显的高端电流检测方案使用差分放大器。这种方案甚至都不需考虑使用分立电阻，除非它们是精密匹配网络的一部分（当然也就不是真正分立的）。对于1V的电源电压偏移和80dB的差分放大器CMRR（这意味着约0.01％的电阻匹配），你会看到相当于20mA的电流漂移（1V变化、80dB的CMRR导致输入0.1mV偏移，再除以5mΩ检测电阻的5mV/A标定）。
