CZ891风机振动测量传感器安装接线说明

风机振动测量传感器选用产品型号：CZ891风机振动测量传感器

本产品同时可广泛应用于风机、水泵、电机、汽轮机、压缩机、离心机、磨煤机等旋转机械的振动测量。

安装说明

采用一体化结构、安装接线简单（如下）

先在被测点处开个安装螺孔，将传感器底部螺钉拧在开孔处，然后将传感器在上面拧紧即可。（安装螺纹规格一般为M10*1.5，如现场已开孔可根据现场开孔规格定做）

注：如机器不方便开孔可选用磁吸座安装

接线说明

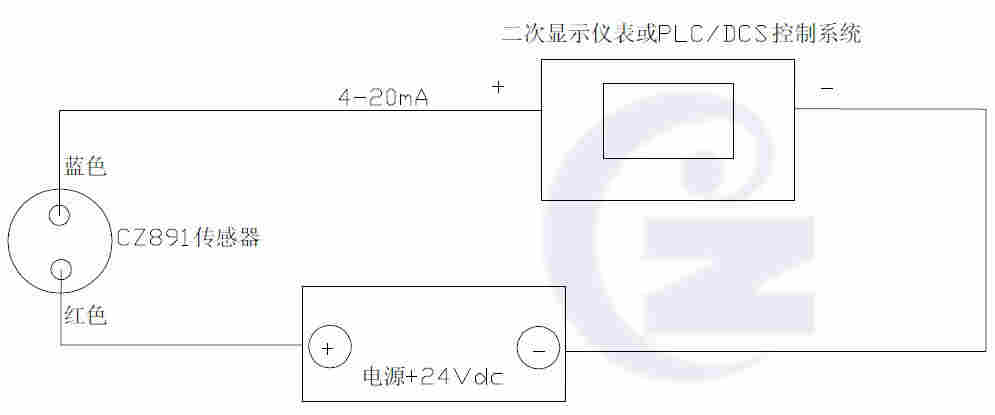

（两线制输出4-20mA信号直接接入PLC/DSC、二次仪表、记录仪）

红色—4-20毫安+

黑色—4-20毫安-

基本参数说明

供电电压：24Vdc（环路供电）

量    程：（常用量程：0-20mm/s或0-200um）

输    出：两线制输出4～20mA（大负载500Ω）

精    度：<1.5%

测量方向：任意方向（可选）

运行温度：-20℃～80℃

外形尺寸：φ30×70mm

安装螺纹：M10×1.5×8mm或磁吸座（可选）

壳体材质：采用不锈钢壳体、双层隔离、抗干扰能力强

防护等级：IP68、IP67可选

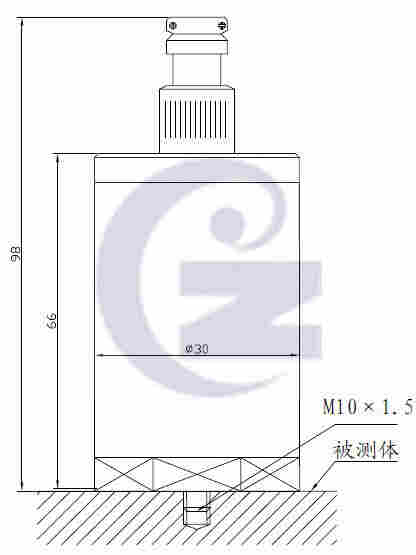

外形尺寸如下：

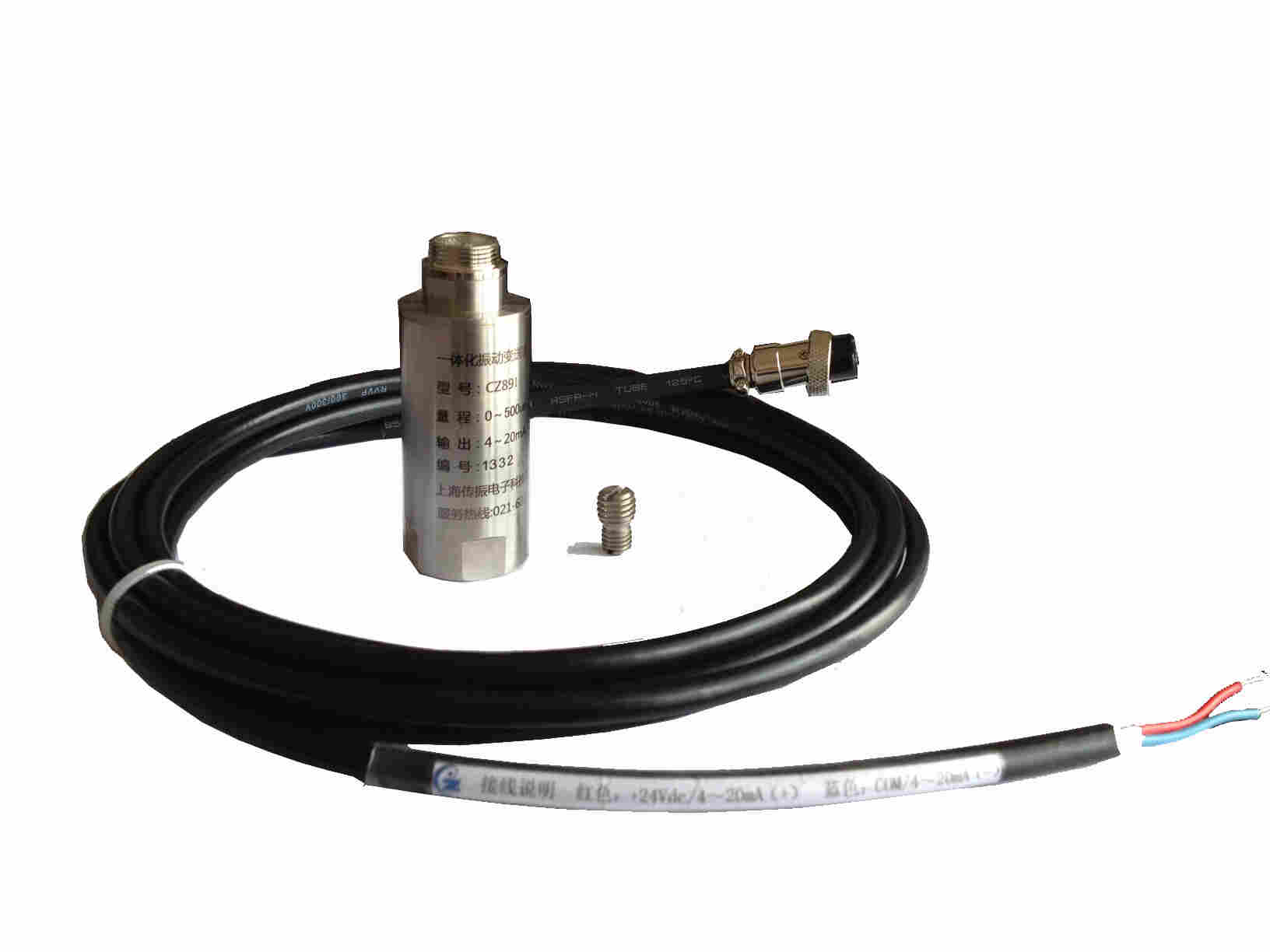

实物图如下：

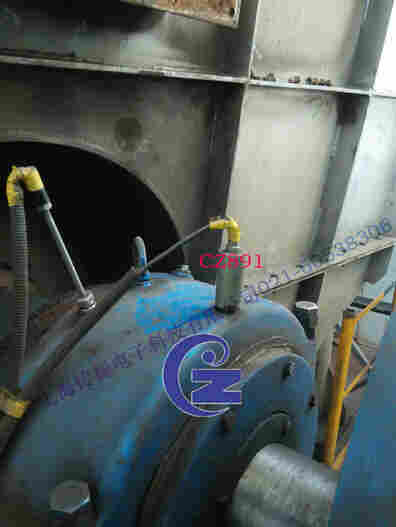

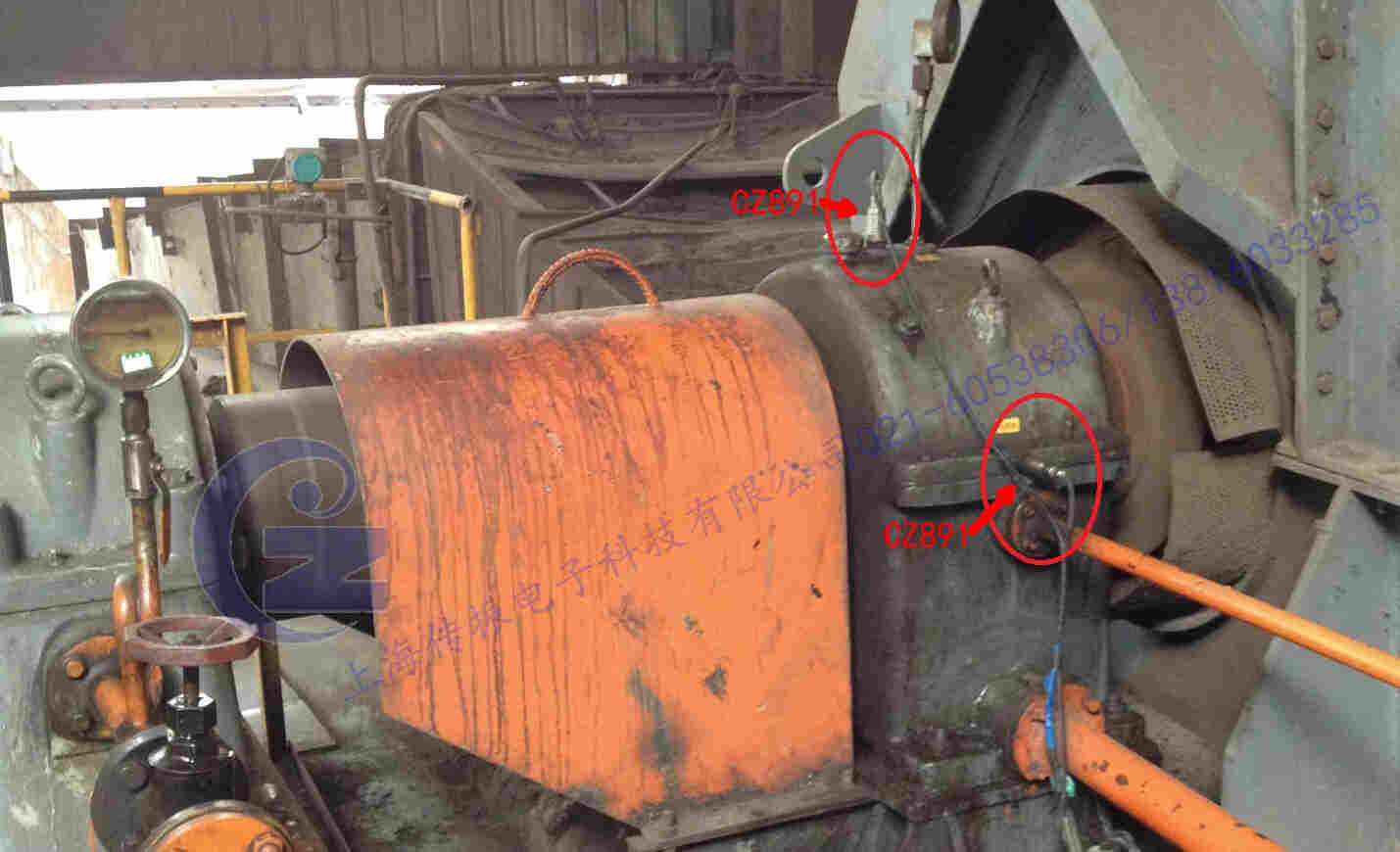

现场安装实物图如下：
