camozzi 1/3 系列机控阀型号说明

camozzi 1/3 系列机控阀型号说明

1系列：二位三通和二位五通 接口 G1/8 和 G1/4
3 系列：二位三通和二位五通 接口 G1/8

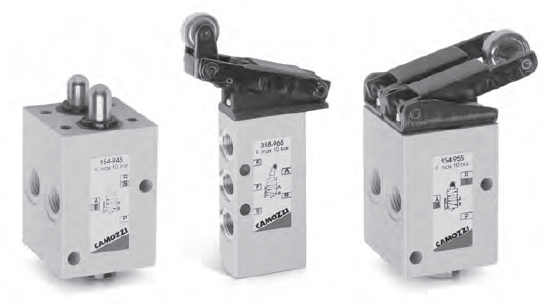

1 和 3 系列机控阀具有二位三通和二位五通两种机能，有三种驱动方式：柱轴驱动、滚珠杠杆驱动和单向滚珠杠杆驱动；复位形式均为机械弹簧复位。
对于 3 系列二位三通单稳式机控阀，当给 1 口供压时，其机能是常闭型（NC）；当给 3 口供压时，其机能是常开型（NO）。2 口始终为工作口。
对于 3 系列二位五通阀机控阀，可以通过给 3 口和 5 口提供不同的压力实现气缸往复运动时的节能（即气缸的伸出和缩回可以工作在不同的压力下）。

参数

结构形式截止型（1 系列），滑阀型（3 系列）
阀位机能二位三通，二位五通
材料铝阀体，黄铜提动阀芯，不锈钢滑阀芯，丁腈橡胶密封件
接口G1/8 - G1/4
环境温度0 ÷ 60°C
介质温度0 ÷ 50°C
工作压力见相关型号的技术参数
介质经过滤的压缩空气，无需油雾润滑。
如果使用油雾润滑，应不间断地使用油雾润滑（使用 ISO VG32 润滑油）

1 和 3 系列机控阀代号
3 3 8 - 94 5
3 系列
1
3
3 机能
3 = 二位三通（NC）
4 = 二位三通（NO，仅限 1 系列）
5 = 二位五通
8 接口
8 = G1/8
4 = G1/4（仅限 1 系列）
94 驱动方式
94 = 柱轴
95 = 滚珠杠杆
96 = 单向杠杆
5 复位方式
5 = 弹簧复位

30-3338-1945 338-945 338-945  MECH. SPOOL VALVE SER. 3
30-3338-1945EX 338-945EX 338-945EX  MECH. SPOOL VALVE SER. 3
30-3338-1955 338-955 338-955  MECH. SPOOL VALVE SER. 3
30-3338-1955EX 338-955EX 338-955EX  MECH. SPOOL VALVE SER. 3
30-3338-1965 338-965 338-965  MECH. SPOOL VALVE SER. 3
30-3338-1965EX 338-965EX 338-965EX  MECH. SPOOL VALVE SER. 3
30-3338-1991 338-D15-9A5 338-D15-9A5  SENSOR VALVE SER. 3
30-3338-1991EX 338-D15-9A5EX 338-D15-9A5EX  SENSOR VALVE SER. 3
30-3338-2893 338-893N 338-893N SPOOL VALVES
30-3338-2895 338-895 338-895  MAN. VALVE SER. 3
30-3338-2895EX 338-895EX 338-895EX  MAN. VALVE SER. 3
30-3338-2896 338-896 338-896  MAN. VALVE SER. 3
30-3338-2896EX 338-896EX 338-896EX  MAN. VALVE SER. 3
30-3338-2897 338-897 338-897  MAN. VALVE SER. 3
30-3338-2897EX 338-897EX 338-897EX  MAN. VALVE SER. 3
30-3338-2900 338-900 338-900  MAN. VALVE SER. 3
30-3338-2900EX 338-900EX 338-900EX  MAN. VALVE SER. 3
30-3338-2905 338-905 338-905  MAN. VALVE SER. 3
30-3338-2905EX 338-905EX 338-905EX  MAN. VALVE SER. 3
30-3338-2910 338-910 338-910  MAN. VALVE SER. 3
30-3338-2910EX 338-910EX 338-910EX  MAN. VALVE SER. 3
30-3338-2915 338-915 338-915  MAN. VALVE SER. 3
30-3338-2915EX 338-915EX 338-915EX  MAN. VALVE SER. 3
30-3338-2975 338-975 338-975  MAN. VALVE SER. 3
30-3338-2975EX 338-975EX 338-975EX  MAN. VALVE SER. 3
30-3338-2976 338-976 338-976  MAN. VALVE SER. 3
30-3338-2976EX 338-976EX 338-976EX  MAN. VALVE SER. 3
30-3338-2977 338-977 338-977  MAN. VALVE SER. 3
30-3338-2977EX 338-977EX 338-977EX  MAN. VALVE SER. 3
30-3338-2990 338-990 338-990  MAN. VALVE SER. 3
30-3338-2990EX 338-990EX 338-990EX  MAN. VALVE SER. 3
