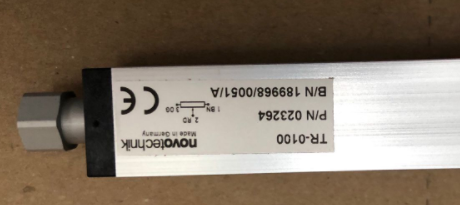

介绍德国NOVO位移传感器TR-0010功能数据

介绍德国NOVO位移传感器TR-0010功能数据

位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量,不需任何形式的固体机械耦合。

(1)使用寿命长，运行次数可达100 x 10^6次运动

(2)线性优异，可达+0.075%

(3)输出电缆或插头可选

(4)蒹容标准触点

(5)两端柔性轴承

(6)抗冲击和振动的性能优异

TR-0025

TR-0050

TR-0075

TR-0100

外壳：阳氧化铝

安装：可调整夹钳

拉杆：AISI303不锈钢，带防旋转装置，内螺纹M2.5*6

测量地点：带有M5*0.5滚花的硬质钢球，淬火处理，带缓冲弹力

柔性轴承：两端DU柔性塑料轴承

电阻元件：导电塑料

滑刷组件：贵金属多触滑刷，带弹性阻尼

电气连接：T系列--3芯PVC屏蔽电缆，3*0.14mm?

外壳长度(尺寸A)：48（+/-1）mm

拉杆长度（尺寸B）：15（+/-1.5）mm

尺寸 C (at TR)：7

尺寸D (at TR)：6

重量（带电缆）：80g

带球铰的拉杆重量：18g

工作受力（水平方向）：≤3.5N

工作折返受力（水平方向）：≤5.0N

末端止动挡板工作受力：5

当遇到侧向应力时（如在凸轮应用中）传感器的两端柔性轴承能起到有效缓冲
的作用。拉杆后端固定着一个特殊的卡套，在需要用气缸或电磁铁进行自动缩进的地方可方便
地利用此卡套
