VFS60B-T4CK01024

性能

每圈线数 1,024

参考信号，数量 1

参考信号，位置 90° 电气，与 A 和 B 进行逻辑连接

测量步距偏差 ± 0.01°

允许驱动装置静态轴位移

± 0.5 mm 径向

± 0.5 mm 轴向

允许驱动装置动态轴位移

± 0.1 mm 径向

± 0.2 mm 轴向

滚珠轴承使用寿命 3.0 x 10^9 圈

1) 当在规定工作温度范围内运行时，转速为 1000 转 1/min 时的自发热为 3.3 K.

环境参数

运行温度范围 –30 °C ... +100 °C

储存温度范围 –40 °C ... +100 °C, 无包装

相对空气湿度/凝结 90 %, 光学扫描元件不允许冷凝

抗冲击能力 70 g, 6 ms (根据 EN 60068-2-27)

接口

通讯接口 增量式

电气参数

连接类型 电缆, 8 芯, 径向, 1.5 m 1)

供电电压 10 V ... 32 V

电流消耗 40 mA 2)

*输出频率 ≤ 600 kHz

*负载电流 ≤ 30 mA

1) 通用电缆连接的位置应实现无弯折径向/轴向布线.

2) 无负荷.

机械参数

轴直径 10 mm

材料、轴 塑料

法兰类型 / 定子联轴器 标准

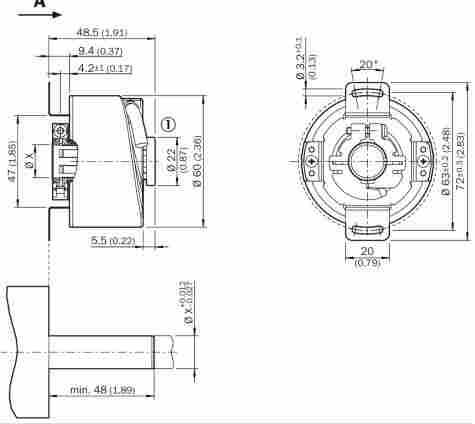

尺寸 参见尺寸图

重量 0.2 kg

转动惯量 40 gcm²

工作转速 12,000 min⁻¹ 1)

角加速度 ≤ 500,000 rad/s²

工作转矩 0.6 Ncm (+20 °C)

启动转矩 0.8 Ncm (+20 °C)

抗振动能力的频率范围 30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准

外壳防护等级

IP65, 轴侧 (根据 IEC 60529 标准)

IP65, 外壳侧，电缆出线口 (根据 IEC 60529 标准)

产品使用型号

ARS60-F1S02048

DKS40-E5L00500

ARS60-JAT00720

ATM60-A4M0-K05

ARS60-JAL00360

DKV60-E1M00003

ARS60-F4L04096

DFS60B-T8CK04096

ARS60-F1K01024

DKV60-A1P00200

DKS40-E5M00050

DKV60-E1K00003

DKS40-R5L00360

DKS40-E5J00380

DKS40-A5K00500

ATM60-A4A0-K53

ATM60-A4A0-K54

DFS60A-T8CK10000

DFS60E-T8EK01024

VFS60B-T8AK02048

VFS60B-T8AK04096

VFS60B-T8CK01024

ARS60-A1A03600

ARS60-J4T08192

ARS60-HAA01000

ARS60-AAB32400

ARS60-FAA00360

ARS60-G1A00512

ARS60-H4K08192

ARS60-FAB00256

ARS60-FDK02000

ARS60-F4A00452

DFS60B-T8EK04096

DFS60A-T8EK10000

ARS60-A4B01000

ARS60-J4R01440

ARS60-GAK03600

ARS60-F4T00360

ARS60-JDL00100

VFS60B-T4CK04096

VFS60B-T4EK01024

VFS60B-T4EK02048

VFS60B-T4EK04096

DFS60A-T8AK10000

DFS60E-T8CK01024

VFS60B-T4CK02048

VFS60B-T8CK02048

VFS60B-T8AK01024

ARS60-H1R00512

VFS60B-T4AK01024

VFS60B-T4AK02048

VFS60B-T4AK04096

VFS60B-T4CK01024

DKS40-E5K00050

DKS40-E5K00250

DKS40-E5K00360

DKS40-E5K01000

ARS60-J4B02534

DFS60E-T8AK01024

DFS60B-T8AK04096

VFS60B-T8CK04096

VFS60B-T8EK01024

VFS60B-T8EK02048
