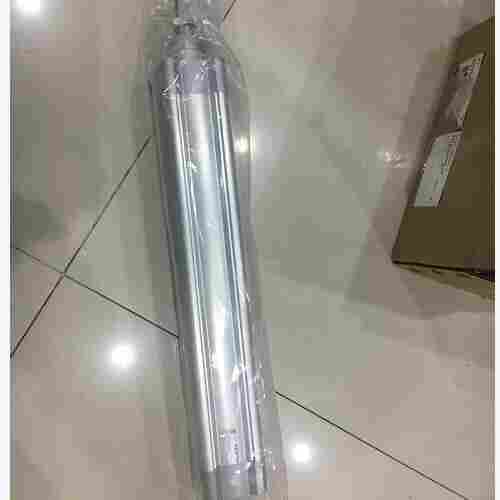

DSBC-50-560-PPVA-N3费斯托标准气缸安装位置

DSBC-50-560-PPVA-N3费斯托标准气缸安装位置

选型资料:

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

洁净室等级 6 级，符合 ISO 14644-1

环境温度 -20 °C ... 80 °C

如果使用波纹管组件，加长活塞杆就*必要。

选择特性P2，波纹管组件供货时已安装在轴承盖上。所需活塞杆加长量自动考虑在内。就无需给特性...E 给定一个值。

位置检测 通过接近开关

符号 00991235

派生型 一端活塞杆

工作压力 0.04 MPa ... 1.2 MPa

工作压力 0.4 bar ... 12 bar

工作模式 双作用

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

端位的冲击能量 1 J

缓冲长度 22 mm

6 bar 时的理论力值，返回行程 990 N

正锁定终端位置，作为掉落保护。活塞杆锁定在终端位置，以防出现压降

• 任一端或两端用在安全相关的应用场合时需要采用额外措施；例如，在欧洲，就必须遵守欧盟机械指令所列出的标准。

如果没有额外措施，本产品就不适用于控制系统中与安全相关的部分。

常见型号:

PEV-1/4-SC-OD_ Festo

SME-8M-DS-24V-K-0,3-M8D

MEH-3/2-1/8-B_ Festo

MEH-5/2-1/8-B_ Festo

VUVG-L14-M52-AT-G18-1P3_ 24VDC Festo

153467 /压力供应/释放阀 He-2 QS-6

133046 /NPQP-D-R14-Q8-FD-P10

197062 / 塑料软管PFAN-6X1-NT FESTO气动耐高温和耐化学性

DGC-K-80-1400-PPV-A-GK-D2

 FESTO DSNU-25-50-P-A

筒夹旋转接头QSRL-1/8-6 / Festo

气动分配器VUVG-L10-M52-RT-M5-1p3

阀门VADMI-95-P 403PB10-0095/ 162528

578341 /NPQH-D-G14-Q6-P10

159420/连接器电缆类型SIM-M8-3GD-2,5-PU

159422/连接器电缆类型SIM-M8-3WD-2,5-PU

 551373/SMT-10M-PS-24V-E2,5-L-OE型位置传送器

 133137/夹头连接NPQP-D-Q8-S10-FD-P10

153071/带弹簧夹和QSL-6螺纹的角形连接器

DSBC-50-560-PPVA-N3费斯托标准气缸安装位置
