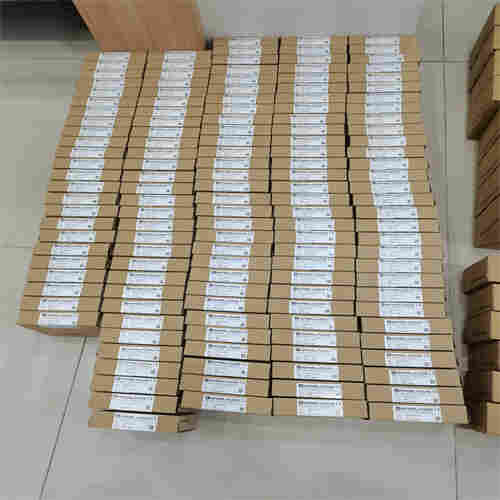

KFD2-STC5-1 倍加福P+F安全栅

KFD2-STC5-1 倍加福P+F安全栅

智能变送器电源KFD2-STC5-1

倍加福P+F安全栅又称安全限能器，是本安系统中的重要组成部分。

倍加福P+F安全栅主要有齐纳式安全栅和隔离式安全栅两大类。

倍加福P+F齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。

倍加福P+F隔离式安全栅不但有限能的功能，还有隔离功能，它主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。

倍加福P+F安全栅的主要功能为限流限压，现场仪表可得到的能量在安全范围内。

1通道信号调节器

24 V直流电源（电源轨）

输入2线和3线SMART变送器以及2线SMART电流源

输出4毫安。。。20 mA电流汇点/电流源

带测试点的端子

根据IEC/EN 61508，达到SIL 2（SC 3）

一般规范

信号类型模拟输入

功能安全相关参数

安全完整性等级（SIL）SIL 2

系统能力（SC）SC 3

供给

连接电源导轨或端子14+、15-

额定电压18。。。30伏直流电

供应容差范围内的波纹

*负载时功耗≤1 W

*负载时功耗≤1.6 W

输入

连接侧现场侧

连接端子1+、2-、3

输入信号4。。。20毫安

开路电压/短路电流端子1+，3:23 V/25 mA

*输入电阻。265Ω端子2-，3，*330Ω端子1+，3

20 mA时的可用电压≥16 V；≥4 mA时为20 V，端子1+、3

输出

连接侧控制侧

连接终端

倍加福P+F本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备，是本安系统的重要组成部分。

本安防爆系统关联设备，是指安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。
