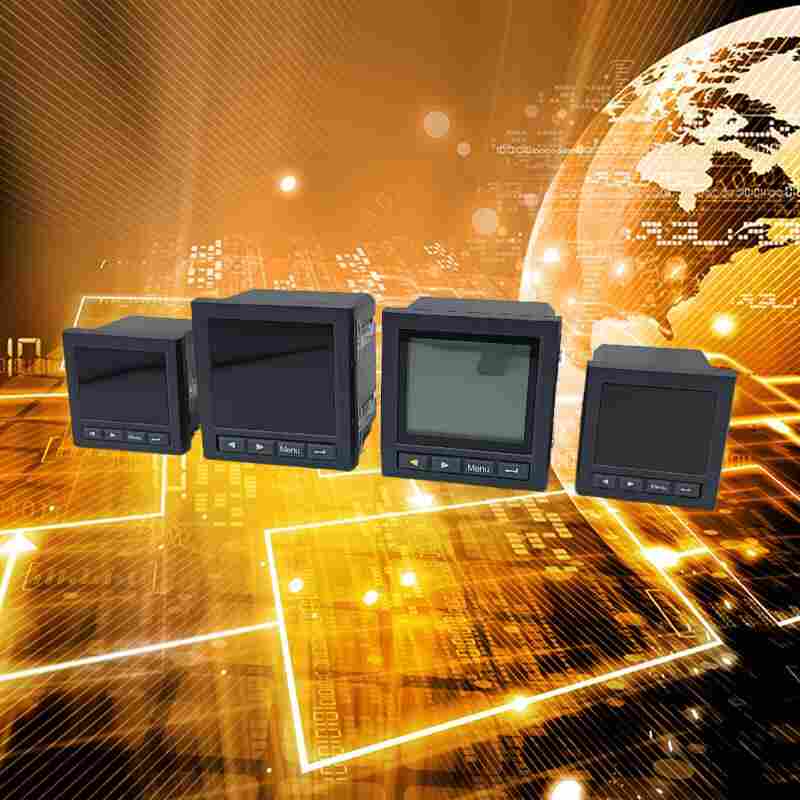

PDM-803AC-DSC-R+Q高精度液晶多功能表产品介绍
潍坊
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
PDM-803AC-DSC-R+Q高精度液晶多功能表功能特点
高精度电量测量和电能计量
32条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持4 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录
接线诊断
RS-485 通信口，支持Modbus 通信规约
点阵液晶显示
防护等级IP65
PDM-803AC-DSC-R+Q高精度液晶多功能表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
舜高智能售后服务政策
对于合同货物，我方采用有运行经验证明正确的、成熟的技术和材料；若采用我方过去未采用过的新技术、新材料，经买方事先同意。买方的同意并不减轻或免除我方根据本合同所承担的责任。我方从分包商处采购的设备及部件的一切质量问题应由我方负责。如果我方提供的合同货物有缺陷，或由于技术资料有错误、我方技术人员指导错误，造成合同货物报废或工程返工，我方应立即无偿进行更换或赔偿买方因此遭受的损失。需更换合同货物的，我方应承担由此产生的到安装现场换货的一切费用，包括但不限于新货物的费用、将新货物运至安装现场的费用及处理被更换货物的费用等。我方更换或修理合同货物的期限按双方约定执行，如逾期未完成更换或修理工作的，按延迟交货处理。
PDM-803AC-DSC-R+Q高精度液晶多功能表PDM-803AC-DSC-R+Q-江苏舜高2022已更新是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
