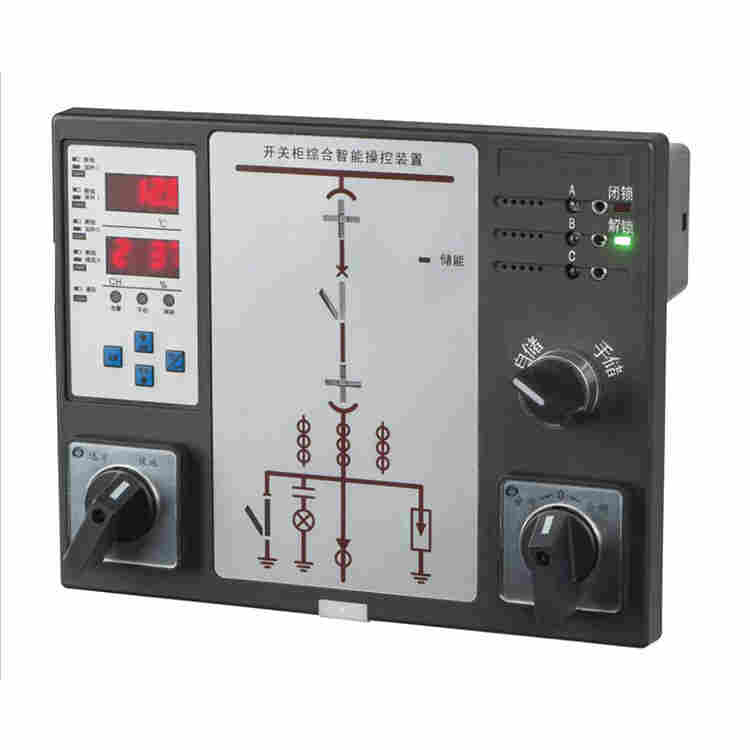

XJ-CK9000C带电显示仪智能操控装置-2022已更新

前景提要：斯沃电气189陶5244工6334为您提供技术支持！带电显示仪智能操控装置是根据目前中高压开关柜技术发展而开发设计的一种*多功能、智能化动态模拟状态指示装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。
一、产品介绍
它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置（分、合闸状态、弹簧储能状态）、接地闸刀位置等，高压带电显示（带验电孔）、带电闭锁、缺相报警、开关柜内环境温湿度的检控及RS485通讯等功能于一体。该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。

系列开关柜微机智能操控装置主要用于3-35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜。装置方式采用嵌入式，具有安装方便快捷，用户 选用时只需提供相应一次系统方案图及开关节点和功能要求即可。

二、XJ-CK9000C高压带电显示及闭锁功能
   LED启辉电压（kV）：额定相电压×0.15-0.65
   闭锁启控电压（kV）：额定相电压×0.65
   当三相高压同时不带电的状态下，闭锁触点输出闭合，同时解锁指示的红灯
   亮。否则闭锁有效，同时启动闭锁无源触点输出。
注：接入电容式高压带电传感器（其输出短路电流不低于220μA±10%）。
三、产品优势
温湿度模拟控制功能:可带1-2路温湿度控制；当环境湿度≥90%RH时启动加热；湿度≤75%RH时，退出加热。当环境温度≥40℃时，加热无条件退出；环境温度≥50℃时，过热报警灯亮；加热器断线时有报警灯亮。
测量功能:可以监测三相电流、电压、有功功率、无功功率、频率、积分电流、精度0.5级。
温湿度数字控制功能:可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿输出的上下限。当环境温度≥30℃时，无条件停止加热，防止过热损伤。
四、技术参数
4.1基本参数

4.2温湿度默认值

五、XJ-CK9000C项目实例

项目名称：内蒙古亿利能源达拉特40万吨电石项目

安装位置：楼层配电箱、地下室配电房。
带电显示仪智能操控装置主要用于3-35KV 户内高压开关柜项目，功能强大、性能稳定，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，BJ701普通型开关柜智能操控装置还配有全功能语音防误提示功能和告警功能，配有合、分闸、储能按钮，配有就地转换开关，照明开关。标配具有RS-485通信接口，可与SCADA微机综保后台监控系统链接，实现四遥功能。装置外观精致，美观、简化、美化了开关柜面板，有效的提升了高压开关柜品质。

六、XJ-CK9000C同系列产品

AB6500B，KG6500B，SKG101A，sh-k950c，GC-8800B，GQ-6803B，
HC-KZC7，DN8500，FRZT-310，KG100，YW-GX26A，YXT-3000，
KXL-100，DL-8000B，SRCK-8200A，DW-T，DKC-5000，QLET5000-Z3，
FC-9808，DN8310，DECK，FEK-HK-31，ST8000C，SDK960A，
btz-ck2700，TL-6800，ER-K5200，HP6030C，BING8700，HCH7105D，
