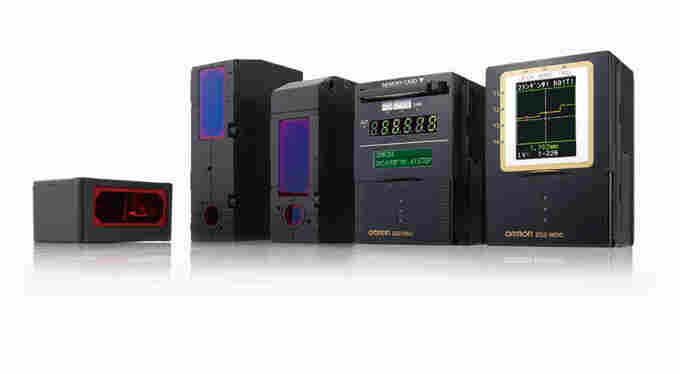

欧姆龙2维形状测量传感器安装与使用ZG2-WDC11A

欧姆龙2维形状测量传感器安装与使用ZG2-WDC11A

技术参数

传感器探头

线性(高度方向)(*2) ±0.1%F.S.

LED显示灯 STAND BY：激光发光准备就绪时亮起(显示颜色：绿)

              LD_ON：激光发光时亮起(显示颜色：绿)

耐环境性

使用环境照明 受光表面照明7000lx以下：白炽灯

环境温度范围 操作时：0~ +50℃ 保存时：-15~+60℃(无结冰、结霜)

环境湿度范围 操作、保存时均：35~85%RH(无结霜)

保护结构 IP66(IEC60529

振动(耐久) 10 ~ 150Hz(单振幅 0.35mm) X、Y、Z 方向80min

冲击性(耐久) 150m/s26个方向(上下、左右、前后)各3次

材质    外壳：铸铝，前盖：玻璃，电缆绝缘层：耐热氯乙烯，插座：锌合金及黄铜

电缆长度  0.5m、2m(耐弯曲电缆)

*2：采用本公司标准的测量对象对整条线平均高度进行测量时，相对于理想化直线的误差CCD模式为高精度模式。线性可能会根据测量对象不同而发生变化。

传感器控制器

连接传感器探头数量 1台/控制器

连接控制器数量 2台

主要功能 设定登录数 16个数据库

      灵敏感应调整功能 多种/高速多种/自动/固定

      测量项目(项目) 高度/2 点高低差/3 点高低差/边缘位置/边缘宽度/倾斜度/交点角度/交点位置/截面面积/任务演算(可同时测量*多8个项目)

      辅助功能 滤镜/激光光量调整/位置补偿功能(高度、位置、倾斜)/联动运算/弯曲点测量

      保存轮廓 16个轮廓图形(每1个数据库对应1个轮廓)

      触发模式 外部触发/连续

额定 电源电压 DC21.6～26.4V(包括波动)

       消耗电量 0.8A以下(每个传感器探头)

       绝缘电阻 所有导线与控制器外壳均为：20MΩ(250V电压)

       耐电压 所有导线与控制器外壳均为：AC1000V 50/60Hz 1min

测量周期(﹡1) 16ms(高精度模式)、8ms(标准模式)、5ms(高速模式)

*小显示单位 10nm

显示范围    -999.99999～999.99999

模拟输出    从电压、电流2种方式中选择(通过下方滑动开关切换)

           电压输出时：-10～+10V输出电阻：40Ω

           电流输出时：4～20mA*负载电阻：300Ω

*1连接时必须配备控制器连接组件。
