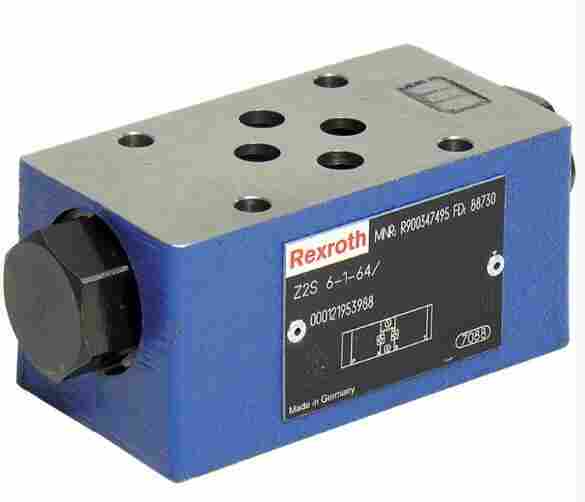

德国REXROTH先导式单向阀,Z2S6A1-6X/

德国REXROTH先导式单向阀,Z2S6A1-6X/

用于垂直叠加的叠加阀
油口安装面符合 DIN 24340 形式 A（不带定位孔）
油口安装面符合 ISO 4401-03-02-0-05（带定位孔）
用于一个或两个执行机构油口的无泄漏阻塞，可选
具有多种开启压力，可选（请参阅订货代码）
带预开口，可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S6-1-6X/
Z2S6A1-6X/
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A① 到 A② 或 B① 到 B② 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从 A① 到 A②，控制阀芯 (1) 将向 B 侧方向移动，打开球座阀 (2) 并推动阀心 (3) 偏离其阀座。液压油现在即可从 B② 流向 B➀。

为了可以安全地封闭球座阀 (2)，必须液压卸载控制阀芯 (1)（请参阅油路示例）。

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

预开口

注意！

如果阀不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

与 ISO 4401 有些偏差，在此样本中，油口 T 称为 TA，油口 T1 称为 TB。
