产品简介：

日本SMC AS 系列 速度控制阀 带快换接头 弯头型 阀体大小2.3.4

型号：AS2201F-01-06SA

采用推压锁定式，提高针阀锁定的作业性

手轮大型化

管子装卸性提高

   插入力大减小30% (8 N)

   脱离力大减小20% (5 N)※

   ※确保管子拉拔强度与现行产品相同

无电解镀镍规格标准化

360°/可以自由配管(多种接管形式)

字段描述 字段取值 取值描述

阀体大小 2 1/8,1/4

形式 2 弯头型

控制方式 0 排气节流

螺纹的种类 - R

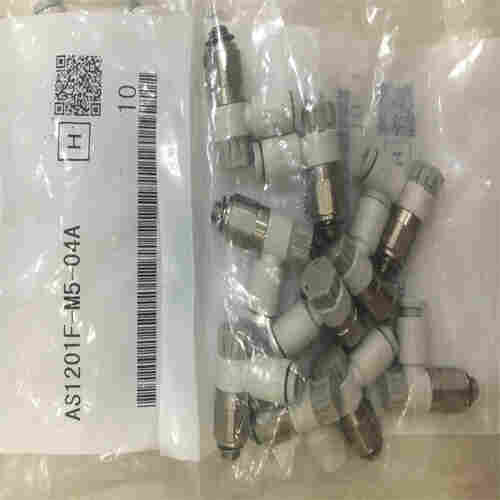

产品图片：

接管口径 01 1/8

适合管子外径 06 Φ6mm

密封方式 S 带密封剂

订制规格 - 标准

其他特性：

适合管子材质 尼龙 / 软尼龙 / 聚氨酯 / FEP / PFA

使用流体 空气

高使用压力 1 MPa

低使用压力 0.1 MPa

耐压力 1.5 MPa

环境温度 -5～60℃

使用流体温度 -5～60℃

自由流动C值 0.6 dm³/(s·bar)

自由流动b值 0.3

控制流动C值 0.8 dm³/(s·bar)

控制流动b值 0.3
