探伤仪EPOCH650-启航检测科技（上海）有限公司
产品介绍
主要特性
·设计符合EN12668-1要求
·PerfectSquare可调方波脉冲发生器
·全屏A扫描模式
·数字式高动态范围接收器
·用于加强信噪比的30个数字式滤波器
·2 kHz PRF，用于快速扫查
·飞梭旋钮或浏览键区，用于调整配置
·使用电池可工作15小时以上
·标准动态DAC/TCG和机载DGS/AVG
·多个机载报告格式
·microSD存储卡，用于数据传输
·带有编码B扫描的可选腐蚀模块软件
·USB（OTG）端口，用于与PC机通信
·报警和VGA输出
·可选模拟输出
·设计符合EN12668-1要求
·PerfectSquare可调方波脉冲发生器
·全屏A扫描模式
·数字式高动态范围接收器
·用于加强信噪比的30个数字式滤波器
·2 kHz PRF，用于快速扫查
·飞梭旋钮或浏览键区，用于调整配置
·使用电池可工作15小时以上
·标准动态DAC/TCG和机载DGS/AVG
·多个机载报告格式
·microSD存储卡，用于数据传输
·带有编码B扫描的可选腐蚀模块软件
·USB（OTG）端口，用于与PC机通信
·报警和VGA输出
·可选模拟输出

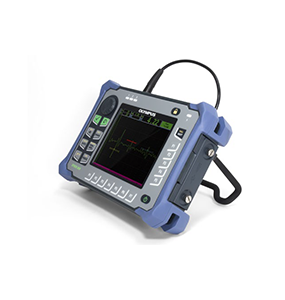

机型小巧、品质*
全VGA透反宽屏显示与已获的数字式高动态范围接收器一起使用，可使仪器屏幕在多数光线条件下都显示稳定、清晰的A扫描图像。EPOCH 650型仪器的设计符合EN12668-1标准的要求，而且具有齐全的标准及可选购的缺陷探伤功能。多个机载报告制作工具以及综合性较强的数据填充系统，可使用户方便地收集和报告高质量的检测数据。这款仪器坚固耐用，设计符合人体工程学的要求，因此几乎可以用于任何检测环境中；而且仪器还配有灵活的PerfectSquare脉冲发生器以及同类产品中较多数量的数字式滤波设置，因此几乎可以完成任何检测应用。
全VGA透反宽屏显示与已获的数字式高动态范围接收器一起使用，可使仪器屏幕在多数光线条件下都显示稳定、清晰的A扫描图像。EPOCH 650型仪器的设计符合EN12668-1标准的要求，而且具有齐全的标准及可选购的缺陷探伤功能。多个机载报告制作工具以及综合性较强的数据填充系统，可使用户方便地收集和报告高质量的检测数据。这款仪器坚固耐用，设计符合人体工程学的要求，因此几乎可以用于任何检测环境中；而且仪器还配有灵活的PerfectSquare脉冲发生器以及同类产品中较多数量的数字式滤波设置，因此几乎可以完成任何检测应用。

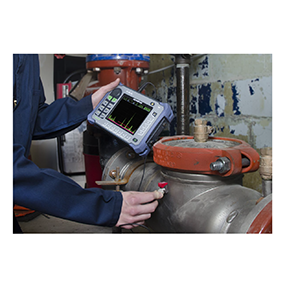

机型设计适用于所有检测环境
EPOCH 650型仪器可用于几乎所有检测环境，其中包括实验室工作台上的测试操作，以及条件十分恶劣、危险的户外检测应用。EPOCH 650型仪器的飞梭旋钮硬件配置符合IP66侵入保护评级的要求，浏览键区硬件配置符合IP67侵入保护评级的要求，此外，仪器还通过了十分严格的环境和可靠性标准的测试。操作人员在多数检测环境中使用这款仪器，都会对仪器的操作性能及耐用性能信心十足。
EPOCH 650型仪器可用于几乎所有检测环境，其中包括实验室工作台上的测试操作，以及条件十分恶劣、危险的户外检测应用。EPOCH 650型仪器的飞梭旋钮硬件配置符合IP66侵入保护评级的要求，浏览键区硬件配置符合IP67侵入保护评级的要求，此外，仪器还通过了十分严格的环境和可靠性标准的测试。操作人员在多数检测环境中使用这款仪器，都会对仪器的操作性能及耐用性能信心十足。
操作简单，使用方便
EPOCH 650型仪器的主要设计宗旨是通过简单的基本仪器提供高水平的探伤性能。 EPOCH 650仪器的设计符合人体工程学的要求，且简单直观、方便实用，无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。
简单直观的用户界面
EPOCH 650型仪器的用户界面基于广受好评的EPOCH 600探伤仪。EPOCH 650型仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作，其EPOCH标志性的快捷键，可访问关键的检测功能，如：增益、闸门调整、屏幕冻结及文件保存。EPOCH 650型仪器直观的用户界面提供多种文字版本，可供任何水平的操作人员使用。
EPOCH 650型仪器的主要设计宗旨是通过简单的基本仪器提供高水平的探伤性能。 EPOCH 650仪器的设计符合人体工程学的要求，且简单直观、方便实用，无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。
简单直观的用户界面
EPOCH 650型仪器的用户界面基于广受好评的EPOCH 600探伤仪。EPOCH 650型仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作，其EPOCH标志性的快捷键，可访问关键的检测功能，如：增益、闸门调整、屏幕冻结及文件保存。EPOCH 650型仪器直观的用户界面提供多种文字版本，可供任何水平的操作人员使用。

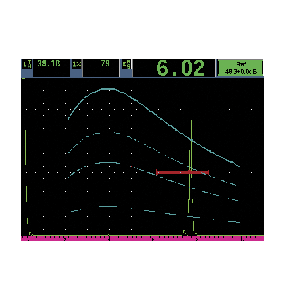

全屏模式下明亮的VGA显示
EPOCH 650型仪器具有全VGA（640 X 480像素）分辨率的显示。其横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描图像的大小及清晰度。这款仪器使用透反技术，在光线较暗的室内使用强背光，在阳光直射的情况下使用环境光作为假背光。无论在何种光线条件下，仪器的VGA屏幕都可显示十分清晰的图像。
仪器的全屏模式进一步增强了屏幕鲜明清晰的显示特性，可提供所有EPOCH系列探伤仪中*的A扫描!
EPOCH 650型仪器具有全VGA（640 X 480像素）分辨率的显示。其横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描图像的大小及清晰度。这款仪器使用透反技术，在光线较暗的室内使用强背光，在阳光直射的情况下使用环境光作为假背光。无论在何种光线条件下，仪器的VGA屏幕都可显示十分清晰的图像。
仪器的全屏模式进一步增强了屏幕鲜明清晰的显示特性，可提供所有EPOCH系列探伤仪中*的A扫描!
技术参数
| 一般规格 | 外形尺寸（宽 × 高 × 厚） | 236 mm x 167 mm x 70 mm |
|---|---|---|
| 重量 | 1.6公斤，包括锂离子电池 | |
| 键区 | 英文、国际符号、日文、中文 | |
| 用户界面的语言 | 英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语 | |
| 探头接口 | BNC接口或 LEMO接口 | |
| 数据存储 | 机载100000个ID编码，可插拔2 GB microSD卡（标准） | |
| 电池类型 | 单个锂离子电池，可充电，标准型 | |
| 电池供电时间 | 15小时到16小时（锂离子） | |
| 电源要求 | AC输电干线：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz | |
| 显示屏类型 | 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 | |
| 显示屏尺寸（宽 × 高，对角线） | 117 mm × 89 mm，146 mm | |
| 接收器规格 | 增益 | 0 dB ～ 110 dB |
| *输入信号 | 20 V P-P | |
| 接收器输入阻抗 | 400 Ω ±5% | |
| 接收器带宽 | 0.2 MHz ～ 26.5 MHz，–3 dB | |
| 数字式滤波器设置 |
30个标准数字式滤波器设置 7个符合EN12668-1:2010标准的滤波设置 （0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz） |
|
| 检波 | 全波、正半波、负半波、射频波 | |
| 系统线性 | 水平：±0.5% FSW | |
| 分辨率 | 0.25 % FSH，放大器精度为±1 dB | |
| 抑制 | 0 % ～ 80 %满屏高，带有可视警告 | |
| 波幅测量 | 0 % ～ 110 %满屏高，分辨率为0.25 % | |
| 测量速率 | 在所有模式下，相当于PRF | |
| 脉冲发生器规格 | 脉冲发生器 | 可调方波 |
| 脉冲重复频率（PRF） | 10 Hz ～ 2000 Hz，增量为10 Hz | |
| 能量设置 | 100 V、200 V、300 V、400 V | |
| 脉冲宽度 | 25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术 | |
| 阻尼 | 50、100、200、400 Ω | |
| 校准技术规格 | 自动校准 | 声速、零位偏移、角度（K值）、垂直声束（*个底面回波，或回波到回波）、角度声束（声程或深度） |
| 检测模式 | 脉冲回波、双晶或穿透 | |
| 单位 | 毫米、英寸或微秒 | |
| 范围 | 3.36 mm to 13388 mm，5,900 m/s | |
| 声速 | 635 m/s ～ 15240 m/s | |
| 零位偏移 | 0 ～ 750 μsec | |
| 显示延迟 | -59 mm to 13401 mm，钢中纵波声速 | |
| 折射角度 | 0° ～ 90°，增量为0.1°。 | |
| 闸门技术规格 | 测量闸门 | ２个完全独立的闸门，用于波幅和渡越时间（TOF）的测量 |
| 闸门起点 | 在整个显示范围内可变 | |
| 闸门宽度 | 在从闸门起点到显示范围的终点之间的区域内可变 | |
| 闸门高度 | 在2% ～ 95% FSH范围内可变 | |
| 报警 | 正阈值和负阈值，*小深度（闸门1和闸门2） | |
| 测量技术规格 | 测量显示位置 | 5个位置（手动或自动选择） |
| 闸门1/闸门2 | 厚度、声程、投射、深度、波幅、渡越时间、*小/*深度、*小/*波幅 | |
| 回波到回波 | 标准闸门2到闸门1，可选界面闸门跟踪 | |
| 其它测量 | DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5的A、B、C和D值定级、抑制值、回波到参考dB值。 | |
| DAC/TCG | 标准 | |
| DAC点 | 多达50个点，110 dB动态范围 | |
| 特殊的DAC模式 | 自定义DAC（多达６条曲线），20 % ～ 80 %视图 | |
| 曲面校正 | 用于角度声束测量的标准外径或棒材校正 | |
| 腐蚀（可选） | 交叉零点测量算法、V声程校正、单一回波、回波到回波，或编码B扫描 | |
| 环境评级 | IP评级 | 根据IEC 60529-2004（外壳防护等级– IP规范）标准，浏览键区硬件设计符合IP67侵入保护评级标准，飞梭旋钮硬件设计符合IP66侵入保护评级标准。在新开发的产品正式投入生产以前，奥林巴斯要对产品的设计进行内部检验。这款仪器经测试证明符合IP评级标准。 |
| 爆炸性气氛 | 通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试，可在*防火协会规范（NFPA 70）500节I级2分段D组中规定的爆炸性气氛中安全操作。 | |
| 撞击测试 | 通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波 | |
| 振动测试 | 通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时 | |
| 工作温度 | -10 °C ～ 50 °C | |
| 电池存储温度 | 0 °C ～ 50 °C | |
| 输入/输出 | USB端口 | USB（OTG）端口 |
| RS-232端口 | 有 | |
| 视频输出 | 标准VGA输出 | |
| 模拟输出 | 1个模拟输出（可选），可选的1 V/10 V全标度，*4 mA | |
| 报警输出 | 3个报警输出，5V TTL，10 mA | |
| 触发器I/O | 触发器输入为5V TTL；触发器输出为5V TTL，*10 mA | |
| 编码器输入 | 单轴编码器线（正交，仅适用于腐蚀模块模式） |

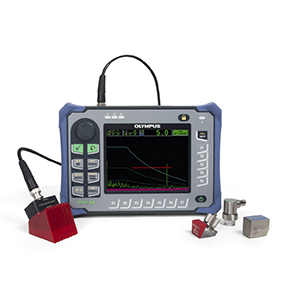

标准配置
- EPOCH 650超声探伤仪
- 适配器
- 充电锂离子电池
- 储运箱
- USB线缆
- 简易入门说明书
- 信息全面的操作手册（CD）
选购附件
- EP650-TEMPLATE (Q1400002)：模板存储
- EP650-API5UE (Q1400003)：API 5UE缺陷定量
- EP650-AVERAGE (Q1400004)：波形平均
- EP650-IG (Q1400005)：界面闸门
- EP650-BEA (Q1400006)：底面回波衰减器（BEA）
- EP650-CORRSN (Q1400001)：腐蚀模块（包含编码B扫描）
- 600-BAT-L-2 (U8760058)：充电锂离子电池
- EP4/CH (U8140055)：胸挂带
- 600-TC (U8780294)：储运箱
- CBAS-10668-0060 (Q7790012)：RS232通讯线缆
- DSUB-HD15-6 (U8780333)：数字输出线缆
- 600-C-VGA-5 (U8780298)：VGA输出线缆
- 600-SC-K (U8780334)：软便携袋（飞梭旋钮机型）
- 600-SC-N (U8779879)：软便携袋（浏览键盘机型）
- N600-EXTALM (U8780332)：外置报警蜂鸣器
- CBAS-10669-0010 (Q7790008)：B扫描小车形编码器线缆（10英尺，还可提供其它长度）

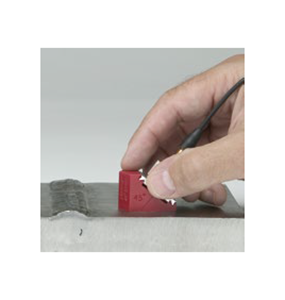

保护面探头
PF2R-10（左图）；PF4R-24（右图）
| 频率 MHz | 标称晶片尺寸（毫米） | 探头工件编号 | 近场（毫米） | 典型带宽 (%) | 连接器 |
连接器 位置 |
略图# |
| 1 | 24 | PF1R-24 | 23 | 45 | LEMO 1 | 直角型 |
12
|
| 24 | PF1S-24 | 23 | 45 | LEMO 1 | 平直型 |
11
|
|
| 2 | 10 | PF2R-10 | 7.2 | 45 | LEMO 00 | 直角型 |
13
|
| 24 | PF2R-24 | 45 | 45 | LEMO 1 | 直角型 |
12
|
|
| 24 | PF2S-24 | 45 | 45 | LEMO 1 | 平直型 |
11
|
|
| 4 | 10 | PF4R-10 | 15.6 | 35 | LEMO 00 | 直角型 |
13
|
| 24 | PF4R-24 | 91 | 30 | LEMO 1 | 直角型 |
12
|
|
| 24 | PF4S-24 | 91 | 30 | LEMO 1 | 平直型 |
11
|
所有保护面探头都提供DGS图形。
|
11
|
12
|
13
|
保护膜配件
PM-24-12（左图）；MRN-24（右图）
| 说明 | 所适用的标称晶片尺寸 | 工件编号 |
| （毫米） | ||
| 一套含12个膜 | 10 | PM-10-12 |
| 一套含12个膜 | 24 | PM-24-12 |
| 固定环 | 10 | MRN-10 |
| 固定环 | 24 | MRN-24 |
双晶探头
|
DL2R-7X18（左图）；DL4R-3.5X10（右图） |
所有双晶探头都提供DGS图形。
|
