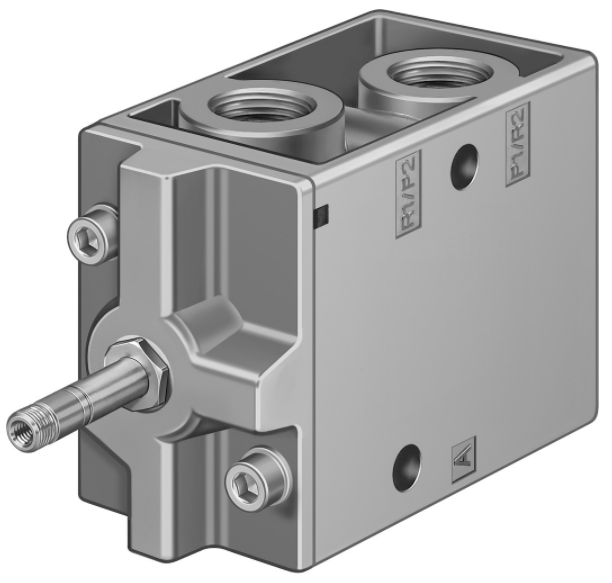

概述FESTO费斯托电磁阀MFH-3-1/2

概述FESTO费斯托电磁阀MFH-3-1/2

技术参数

阀功能

两位三通，常闭，单稳态

驱动方式

电控

宽度

52 mm

标准标称流量

3700 l/min

工作气口

G1/2

工作电压

通过电磁线圈，须另外订购

结构特点

提动座

复位类型

弹簧复位

c UL us - (OL)

防护等级

IP65

公称通径

14 mm

网格尺寸

69 mm

短型号代码

MFH

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

锁定式

先导类型

先导驱动

流向

不可逆

符号

00991041

搭接

重叠

b 值

0.3

关闭时间

90 ms

打开时间

18 ms

0 信号的*正向测试脉冲

2200 µs

信号为 1 的*负向测试脉冲

3700 µs

线圈的特性参数

请参阅电磁线圈，须另外订购

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

产品重量

1100 g

电气接口

通过 F 型线圈，须另外订购

材料说明

RoHS 合规

密封件材料

NBR

外壳材料

压铸铝
