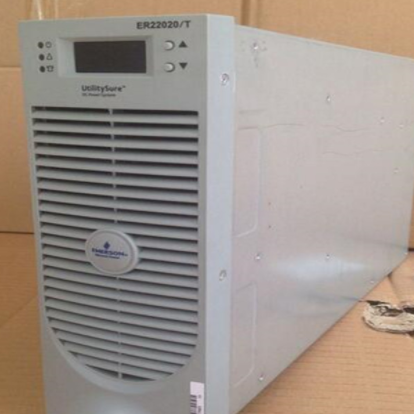

艾默生整流模块ER22020/T  20A的相关说明

1）输入过／欠压保护

　　模块具有输入过／欠压保护功能。当输入电压小于欠压设定值或大于过压设定值后，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到正常范围后，模块自动恢复工作。

² 开关损耗小

4、具备电池反接保护功能,即使电池极性接反模块能够自我保护

5、宽工作温度范围，配合空调可应用于4000m及以上海拔区域采用软开关技术效率高电磁兼容性好

6、采用无极限流方式,电池充电限流精度高

7、内置CPU控制,工作稳定可靠抗干扰能力强

8、通过CE、符合欧盟RoHS指令,安全绿色环保。

　　2）输出过压保护／欠压告警

　　模块具有输出过压保护欠压告警功能。

当输出电压大于过压设定值后，模块保护，无直流输出，告警指示灯（红色）亮。模块不能自动恢复，必须将模块断电后重新上电。

² 可实现高频化（极限頻率可做到1-2MHz）、开关过程在平滑状态下实现

² 恒频运行，谐波成份小

² 无吸收电路

² 电流、电压应力小

1、20A/220Vdc输出

2、宽输入电压范围(269~ 530Vac),兼容380Vac和480Vac额定电压等级,

输入电压:AC380V

输入电流:≤12A

输入频率:50Hz

　　4、采用软开关技术，效率高，电磁兼容性好；

　　5、内置CPU集散式控制方式，通信方便，抗干扰能力强；

　　6、完善的保护、告警措施，具有“四遥”功能；

　　7、可带电插拔，在线维护，方便快捷；

输出电压:DC220V

输出电流:20A

效率≥92%

输入功率因数≥0.92

输出电流1 1A(输出电压260V)

电压上升时间3 ~8秒(软启动时间)

输出恒流范围10%~110%

3、采用三相源PFC技术功率因数高达0.99,THDis 5%

　　当输出电压小于欠压设定值后，模块告警，有直流输出，保护指示灯（黄色）亮。

电压恢复后，模块输出欠压告警消失。

　1、三相三线输入，三相电流平衡；

　　2、宽输入电压范围，适应能力强；

　　3、输出电流无级限流，电池充电控制；
