网络电力仪表PD630-M14
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 15:50:01

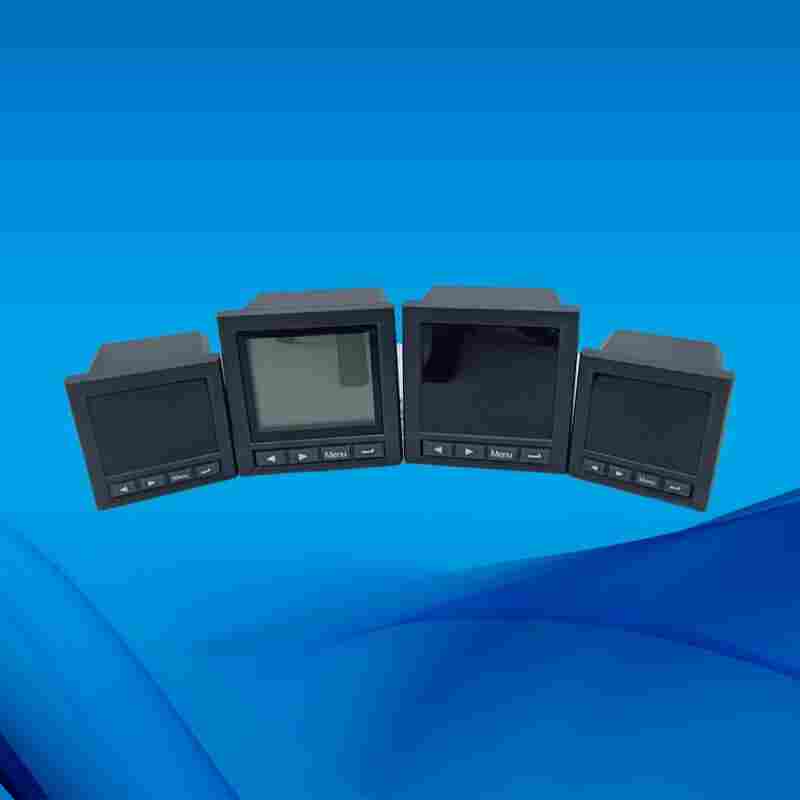

PD630-M14网络电力仪表产品介绍
PD630-M14
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
PD630-M14网络电力仪表功能特点
基本功能：
◎测量三相交流电流、相/ 线电压、有功/ 无功功率、有功/ 无功电度、功率因数、频率等
◎提供数码管显示，本地数据查询
◎电流变比可编程
◎优良的温度特性和工作稳定性
◎适用于三相四线制
◎适用0.5kV 以下电压等级
扩展功能：
◎支持2 路有源开关量输入
◎支持2 路继电器输出
◎支持2 路4~20mA 模拟量输出
◎支持1 路RS485 通讯接口，Modbus 协议

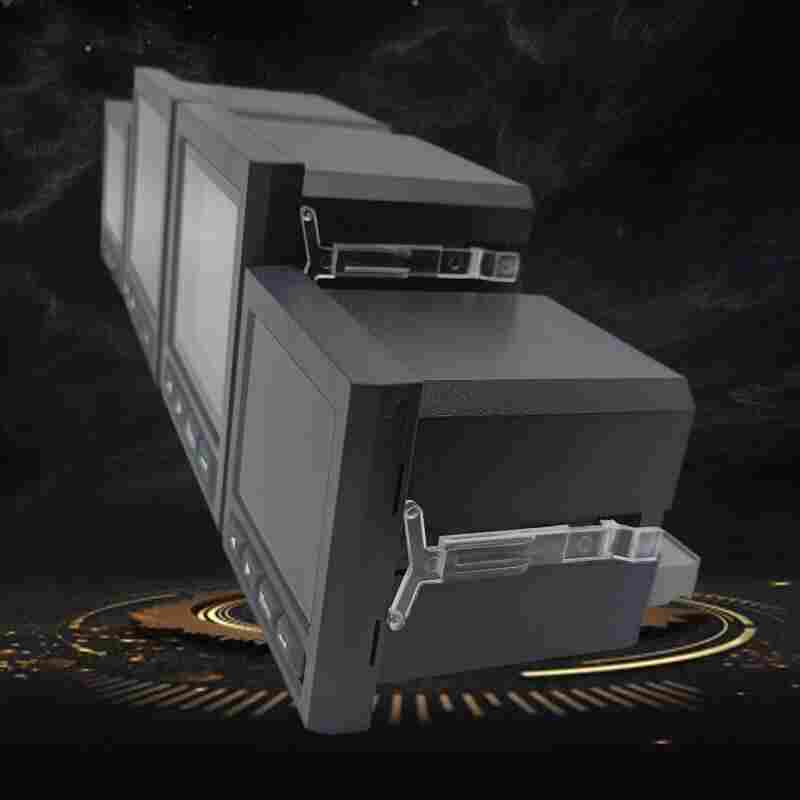

产品尺寸及安装方式：
安装方式：屏面安装，壳体尺寸89.5*89.5mm，建议开孔尺寸90.0*90.0mm
外观尺寸：面框96.0*96.0*17.6mm，壳体尺寸89.5*89.5*65.0mm
PD630-M14网络电力仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
为了确保拼接屏幕显示系统工程的运行，我公司愿为整套系统提供高质量的服务，并特作如下*：
1) 从系统*终验收开通投入使用之日起，提供二十四个月的保修期。在此期间，设备 的所有硬软件因质量问题出现故障或不合格部分均由我司免费及时处理。
2) 系统设备的操作及日常维护工作由客户的技术人员负责，提供场地培训及指导。3) 设备安装后的所有技术服务，将由我公司的技术支持中心提供设备维护和本地售后 服务。
4) 客户维修中心设有零配件库，备有全套的备品备件，在24小时内提供系统任何需 要更换的备件，确保客户不会因为缺乏零件而耽误系统运行。
5) 保修期后，客户可与我公司签订年维修合同；我公司可提供能够优惠的液晶单元设 备终身保修服务（即只收取材料工本费）。
6) 我司将对所提供的设备提供长期的跟踪维护和技术支援。免费提供升级服务，硬件 升级服务仅收取成本费。
江苏舜高智能*研发生产PD630-M14网络电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
