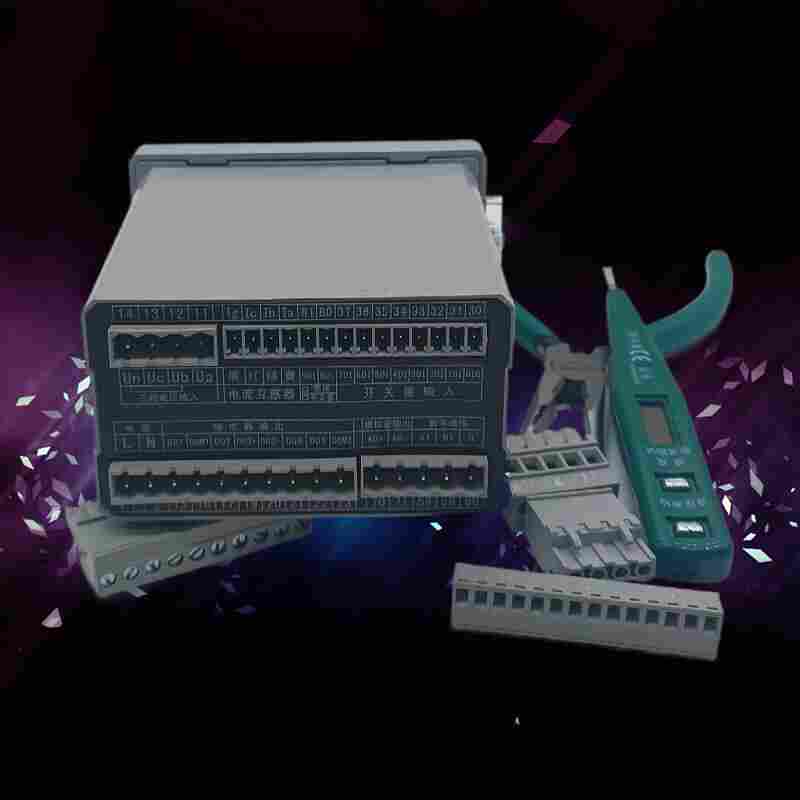

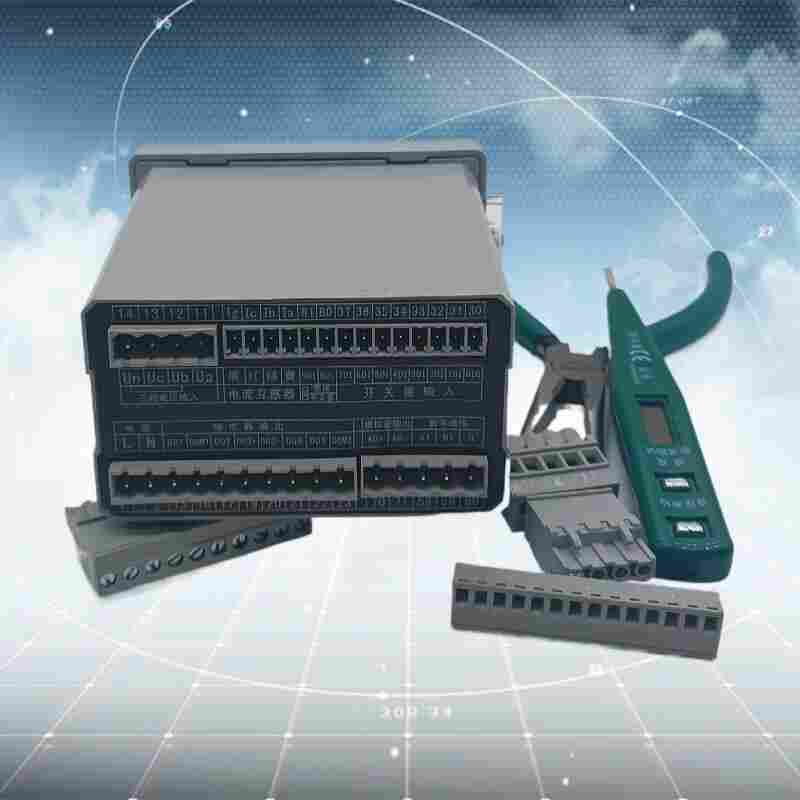

2022已更新PD20M+马达保护器带485通讯
来源：江苏舜高智能科技有限公司
发布时间：2022-09-28 10:55:33
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255
PD20M+产品介绍
PD20M+系列电动机保护控制器，是按IEC 标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
PD20M+功能特点
系统采用宽温、低功耗工业级芯片，更适合于工业现场使用。
软件、硬件及电磁兼容性三个方面协同设计，产品具有很强的抗干扰能力和很高的可靠性，特别适合于工业现场使用。
PD20M+技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
目前的电动机保护器（电机保护器）普遍是根据电流的大小来决定是否需要保护，这显然没有考虑到环境因素对电机的影响。电机是否需要保护其根本的判断依据应该是电机绕组温度是否过其绝缘等级温度，在相同电流的情况下，对于环境温度高的电机其烧毁的可能性显然要大于环境低的电机，这就说明单纯通过电流的大小来判断电机是否需要保护并不是十分科学的，不能达到对电机在各种环境下的完全保护。基于这些原因，对电机绕组的温升特性实行数学建模，仿真出电机绕组的温度，从而决定电机是否需要保护将是一个必要的研究课题，值得庆幸的是已有这样的产品研制*，例如：原南京爱通自动化研究所与宁波振华电器有限公司合作研制*的MSG/D系列交流电机数字温度仿真监控装置，该系列产品将定子绕组作为研究对象，通过采样电流信号、电机外壳温度信号以及在线测量电机热力学参数，然后通过一个数学模型仿真计算出电机定子绕组的温度，在实际应用中绕组温度仿真精度可达+3度，填补了间接测量电机绕组温度产品的空白，具有开创性意义。
