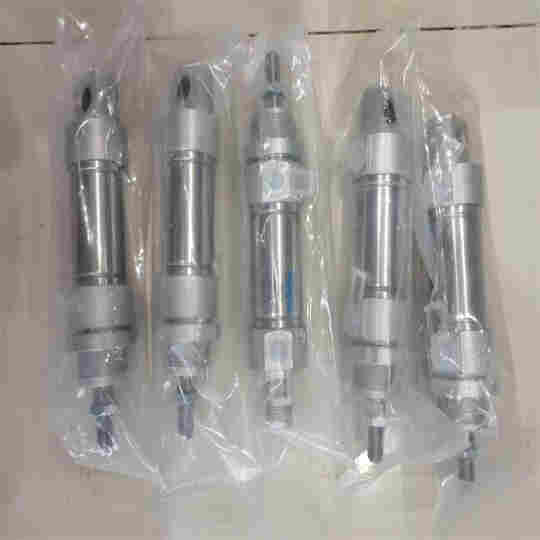

圆形气缸

DSNU-32-50-PPV-A

196022

派生型种类繁多，满足个性化应用

运行功率高且使用寿命长

自调节气动终端位置缓冲，可以节省调试时间，并可以自适应负载和速度变化进行优调节

行程 50 mm

活塞直径 32 mm

活塞杆螺纹 M10x1.25

缓冲 气动缓冲，两端可调

安装位置 可选

结构特点 缸径

活塞杆

缸筒

位置检测 通过接近开关

符号 00991235

工作压力 0.1 MPa ... 1 MPa

工作压力 1 bar ... 10 bar

工作模式 双作用

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

洁净室等级 6 级，符合 ISO 14644-1

环境温度 -20 °C ... 80 °C

缓冲长度 14 mm

6 bar 时的理论力值，返回行程 415 N

6 bar 时的理论力值，前进行程 482.5 N

移动质量 166 g

产品重量 448 g

安装方式 带附件

气动接口 G1/8

盖子材料 精制铝合金

密封件材料 NBR

TPE-U(PU)

活塞杆材料 高合金钢

缸筒材料 高合金不锈钢
