ASD906  移动电源模拟电池--（昂盛达）

ASD906由深圳市劲浩伟业科技有限公司现货销售

• 产品简介：ASD906 模拟电池电源具有输出供电和输入充电功能，可模拟电池的充电、放电。该设 备主要用于充电器、电池供电设备的开发和试验。也可以当做普通可调电源使用。其输出 电压和输入、输出电流保护值均可设定。

•

• 昂盛达ASD906模拟电池产品参数

• 简介	ASD906 模拟电池电源具有输出供电和输入充电功能，可模拟电池的充电、放电。该设备主要用于充电器、电池供电设备的开发和试验。也可以当做普通可调电源使用。其输出电压和输入、输出电流保护值均可设定。
  功能特点	1、具备充电、放电功能。  2、线性可编程直流电源供应器。  3、高稳定、低杂讯、低漂移。  4、快速充放电切换。  5、LCD 显示、显示内容丰富。  6、高精度及高分辨率 1mV/1mA。  7、8 组高压设定记忆存储功能。  8、面板功能操作简易。
  技术规格	项目	参 数	规格指标	项目	参数	规格指标
  	输出(放电)	电压	0.2-20V	输入(充电)	电压	0.2-20V
  		电流	0-6A		电流	0-5A
  	设定解析度	电压	0.2-5V:1mV	设定度（@25℃±5℃）	电压	0.2-5V:0.05%+2mV
  			5.01-20V:10mV			5.01-20V:0.05%+10mV
  		电流	1mA
  	回读分辨率	电压	0.2-5.0V: 1mV	回读度(@25℃±5℃)	电压	0.2-5V:0.05%+2mV
  			5.01-20V: 10mV			5.01-20V:0.05%+10mV
  		电流	0-4.0A: 1mA		电流	0-4.0A: 0.15%+2mV
  			4-6.0A: 1.5mA			4.0-6.0A: 0.15%+6mA
  	负载调整率	电压	<0.06%	电网输入	电压范围	100Vac-265Vac
  	电源调整率	电压	<0.06%		频率范围	47-63Hz
  	纹波&噪音	电压	5mVp-p	仪器尺寸	H×W×D	104mm*290mm*256mm
  	重量	净重	2.81kg	包装尺寸	H×W×D	180mm*290mm*360mm

• 快速入门

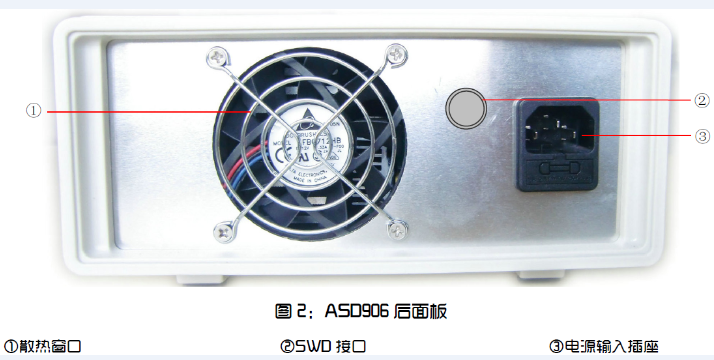

• ASD906 模拟电池前后面板功能介绍

•

•

• 基本操作

• 开机：

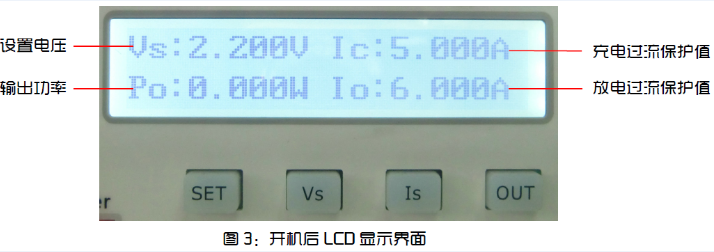

• 将ASD906 模拟电池连接好市电，按下电源开关，这时LCD 显示开机LOGO，等待约10 秒钟开机预热后，模拟电池初始化并进入待机界面，此时已经顺利开机，开机后LCD 显示如图3。

•

• 输出使能：

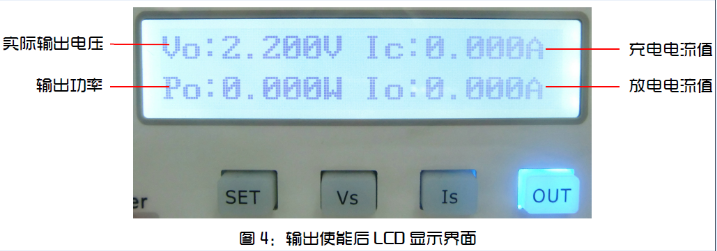

• 模拟电池开机进入待机界面后，先确认设置电压是否为需要的电压，确认无误后按下功能键区的“OUT”键，即可将设置电压输出使能，此时“OUT”按键会点亮，提示正常输出。

•

• 电压设置：

• 按下功能键区的“Vs”键即进入电压设置界面，此时顺时针转动调节旋钮可调高设置电压，逆时针转 动调节旋钮可调低设置电压，连续转动可进行加速调节。设置电压过程中配合按压调节旋钮可以切换调节电压的“档位”，进行更快速的调节。在调节到需要的电压后，再按“Vs”键可确认并退出电压设置，也可以按“OUT”键直接输出设置电压。

•

• 充放电过流保护值设置：

• 按下功能键区的“Is”键即进入“充电过电流保护”值设置界面，此时顺时针转动调节旋钮可调高充电过电流保护值，逆时针转动调节旋钮可调低充电过电流保护值，连续转动可进行加速调节。设置过程中配合按压调节旋钮可以切换调节电流的“档位”，进行更快速的调节；

• 在“充电过流保护”设置状态下，再按下功能键区的“Is”键即进入“放电过电流保护”值设置界面，此时顺时针转动调节旋钮可调高放电过电流保护值，逆时针转动调节旋钮可调低放电过电流保护值，连续转动可进行加速调节。设置过程中配合按压调节旋钮可以切换调节电流的“档位”，进行更快速的调节。在设置过程中按“Is”键可以保存设置值并退出设置界面。

• 功能菜单设置：

• 按下功能键区的“SET”键即进入设置模式界面，旋转调节旋钮可以选择要设置的功能，按压调节旋钮可以进入对应的功能设置界面，在设置模式下可以按“SET”或长按“调节旋钮”退出设置模式，也可以按“OUT”键退出设置模式并直接使能输出，在设置模式下可以进行以下功能设置：

• ①预存电压：

• 在设置模式下选择：“1.预存电压” 按压调节旋钮可以进入预存电压界面，旋转调节旋钮可以选择预存电压通道，在当前选择的预存通道，按“Vs”键可进行预存电压值设置，设置方法同电压设置。在当前选择的预存通道，按“OUT”键可立即调用预存电压值即时输出，按“SET”键则返回上一级菜单。

•

• ②调节锁定：

• 在设置模式下选择：“2. 调节锁定” 按压调节旋钮可以进入调节锁定设置界面，该菜单下可设置：“锁定”和“解除锁定”电压即调功能，如果选择“锁定”则在运行模式下按压调节旋钮无法进行电压即调，适用于生产线作业，这样可以防止作业员不小心碰压调节旋钮导致误操作（通常情况下建议设置为“解除锁定”可方便调试）。在该菜单下按“SET”键则返回上一级菜单。

• ③背光设置：

• 在设置模式下选择：“3. 背光设置” 按压调节旋钮可以进入背光设置界面，该菜单下可设置：“背光亮”和“背光灭”。用户可以根据应用场合自己设定，按“SET”键或按“调节旋钮”返回上一级菜单。

• 环境要求

• 项目	参数	规格指标
  工作坏境	湿度	0°C-55°C （环境温度过40°C 请降额使用）
  	湿度	Max: 85%
  	尘埃	污染度2 级
  	海拔	2000 米以下
  存储坏境	湿度	-30°C~70°C
  	湿度	Max: 90%
