DDL三相直流升流器
来源：上海徐吉电气有限公司
发布时间：2018-08-01 14:48:04
DDL三相直流升流器是由上海徐吉电气有限公司专门生产销售DDL三相直流升流器,本目录是上海徐吉电气有限公司为您精选的DDL三相直流升流器产品，欢迎您来电咨询该产品的详细信息！DDL三相直流升流器的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。
DDL三相直流升流器详细介绍
本目录是上海徐吉电气有限公司为您精心提供

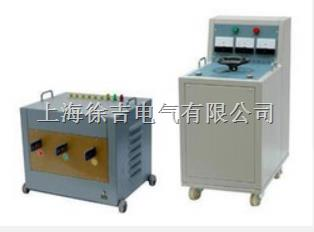

DDL三相直流升流器
一、使用范围：
大电流发生器是一种产生大电流的电器试验设备，广泛用于对断路器、接触器、熔
断器、继电器、电流互感器、硅堆母线测量表计等电器产品、电器设备作大电流负载试验，进行升流调试检测，是工矿企业、电力系统科研部门电器测试必不可缺的基本设备。
二、工作条件
海拔高度不过1000米；
周围介质温度不于+40℃；
空气相对湿度不高于85%；
不含有化学腐蚀性气体及蒸汽的环境中；
无导电尘埃爆炸气体的环境中；
无剧烈振动和冲击的地方。
三、DDL三相直流升流器性能特征：
负载试验，可按要求作瞬间输出。
输出电流稳定，仪表指示清晰，便于记录数据和观测被试品。
输出电流分档，每档大小平滑可调，升降控制自如，调节连续均匀。
体积小、重量轻、移动灵活、操作方便，适合现场运用。
四、技术参数：表1
|
DDL
型号
|
容量
|
初级
|
次级
|
外型尺寸（mm）
|
重量
|
结构形式
|
||
|
kVA
|
V1
(V)
|
A1
(A)
|
V2
(V)
|
A2
(KA)
|
长×宽×高
|
kg
|
||
|
500
|
3
|
200
|
15
|
6
|
0.5
|
330×238×450
|
28
|
一体
|
|
1000
|
6
|
200
|
30
|
6
|
1
|
400×280×500
|
50
|
一体
|
|
2500
|
| 00×330×690
|
95
|
一体
|
||||
|
| 3
|
6
|
4
|
540×350×720
|
110
|
分体
|
||
|
5000
|
30
|
380
|
79
|
6
|
5
|
600×430×900
|
145
|
分体
|
|
300×500×500
|
135
|
|||||||
|
6000
|
36
|
380
|
95
|
6
|
6
|
600×430×900
|
150
|
分体
|
|
300×500×500
|
140
|
|||||||
|
8000
|
48
|
380
|
126
|
6
|
8
|
600×450×950
|
180
|
分体
|
|
350×550×550
|
||||||||
|
10000
|
60
|
380
|
158
|
6
|
10
|
800×600×1100
|
200
|
分体
|
|
380×550×600
|
||||||||
五、电器原理图：
一体式单相升流器电器图
六、分体式及升流器瞬间输出试验说明：
分体式单相升流器，包括升流变压器，控制操作台（移动式）以及电流互感器等，分离部分，分体式除具备一体式可调输出外，另外设置瞬间输出接线端子，具体使用方法如下：见图
七、注意事项：
控制箱输入连接外电源时要求：
外电源要有足够的容量，承担升流器负载，如输入容量不足，则达不到额定输入电压，影响升流器输出电流。
电源进线必须有足够的截面积和尽量短，减少损耗。
升流器输出与负载的连线必须有足够的截面积和适当的长度，（4-6米）接头之处接触电阻要小。
本产品为短时工作制，在额定容量下因调压器限制连续工作时间为分钟。
注意操作安全，做好接地，电流互感器K1、K2防止开路。
