DFS60A-BBPK65536

性能

每转的脉冲 65,536 1)

测量步距 90° 每圈的电/脉冲

测量脉冲宽度偏差，“二进制”脉冲数 ± 0.0015°

误差限值 ± 0.03°

1) 见*转速观测.

输出频率 ≤ 820 kHz

负载电流 ≤ 30 mA

功耗 ≤ 0.7 W (无负荷)

1) 机械零脉冲宽度.

电气参数

连接类型 电缆, 8 芯, 通用, 1.5 m 1)

供电电压 4.5 ... 32 V

参考信号，数量 1

参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接

极性反接保护 ✔

输出端短路保护 ✔ 2)

机械参数

机械规格 盲孔空心轴

轴直径 8 mm

重量 + 0.2 kg

材料、轴 不锈钢

材料，法兰 铝

材料、外壳 压铸铝

启动转矩 0.8 Ncm (+20 °C)

工作转矩 0.6 Ncm (+20 °C)

允许静态/动态轴向轴位移 ± 0.5 mm / ± 0.01 mm

允许静态/动态径向轴位移 ± 0.3 mm / ± 0.05 mm

工作转速 ≤ 6,000 min⁻¹ 1)

转动惯量 40 gcm²

轴承使用寿命 3.6 x 10^10 转

角加速度 ≤ 500,000 rad/s²

1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.

环境参数

电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3

外壳防护等级

IP67, 外壳侧，电缆出线口 (根据 IEC 60529 标准)

IP65, 轴侧 (根据 IEC 60529 标准)

允许相对湿度 90 % (光学扫描元件不允许冷凝)

运行温度范围

–40 °C ... +100 °C 1)

–30 °C ... +100 °C 2)

储存温度范围 –40 °C ... +100 °C, 无包装

抗冲击能力 100 g, 6 ms (根据 EN 60068-2-27)

抗振能力 30 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

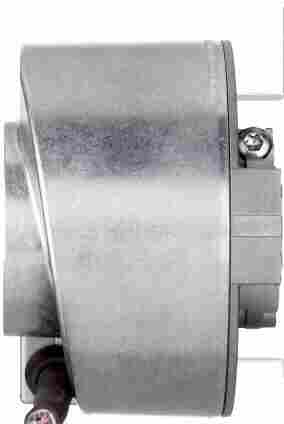

产品图示

接口

通讯接口 增量式

通信接口详情 TTL / HTL

出厂设置 出厂时经过设置的输出电平 TTL

信号通道数量 6 通道

可编程/参数化 ✔

初始化时间

32 ms 1)

30 ms

MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 3)

1) 通用电缆连接的位置应实现无弯折径向/轴向布线.

2) TTL 编程，≥ 5.5 V：与另一个通道或 GND 短路，*允许时间 30 s.

3) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。

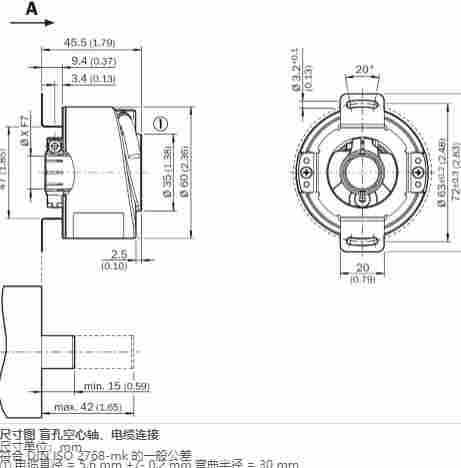

使用尺寸图示
