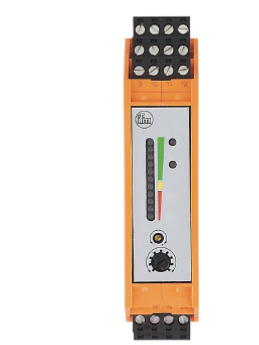

供应E40114+EVT104+SN0150易福门控制显示器

供应E40114+EVT104+SN0150易福门控制显示器

用于连接流量传感器

集成的流量、温度和线缆监控

可调开关输出，用于监控流量和温度

清晰可见的多色 LED 柱状图显示

通过电位自由继电器触点的信号输出

IGS204 JAC201

IGS206 KD0009

IGS208 KI5087

IGW200

II5446

IIS206

IIW200

IL5004

IN5225

IS5001

IZ5026

IZ5052

应用

流量监控; 温度监控; 断线监控

电气数据

频率AC [Hz]

47...63

工作电压公差 [%]

-5...10

工作电压 [V]

90...240 AC

消耗功率*值 [VA]

4

防护等级

II

反相保护

否

开机延迟时间 [s]

10...80; (可设定(固定电阻器接线端22-23))

频道数

1

输出

出现故障时的性能

过低压时所有的继电器断开; LED "LOW VOLTAGE/WIRE BREAK-RELAY"灯闪烁

电气设计

继电器

继电器接口容量

4 A (250 V AC / 30 V DC)

开关功能流量监控

当有流量和开机延迟时间期间，继电器闭合。

开关功能温度监控

温度标时继电器闭合

开关功能断线监控

断线或短路时继电器断开

短路保护

否

过载保护

否

反应时间

反应时间 [s]

< 3

软件/编程

开关点调整

电位计

选择液体/气体

导线桥; 供货中： 监控液体介质。; 用于气体介质的监控: 连接接线端子23 / 24。

开关点设定

电位计

温度范围 [°C]

0...80

已设定开关点的重复精度 [K]

4

工作条件

环境温度 [°C]

-20...60

注意环境温度

如果有足够的自由空间用于对流冷却

外壳防护等级

IP 20
