介绍易福门IFM多圈编码器RM9001技术参数

介绍易福门IFM多圈编码器RM9001技术参数

产品简介：

德国易福门IFM带实心轴的*式多圈编码器RM9001

RMS0024-C24UST

产品特征：

分辨率

4096 步距; 4096 圈数; 24 Bit

通信接口

CAN

轴监控器

实心轴

轴直径 [mm]

10

应用

功能原理

*式

旋转类型

多圈

电气数据：

工作电压 [V]

9...30 DC

电流损耗 [mA]

< 100; ((10 V DC) ; ≤ 50 (24 V DC))

防护等级

III

反相保护

有

输出

短路保护

有

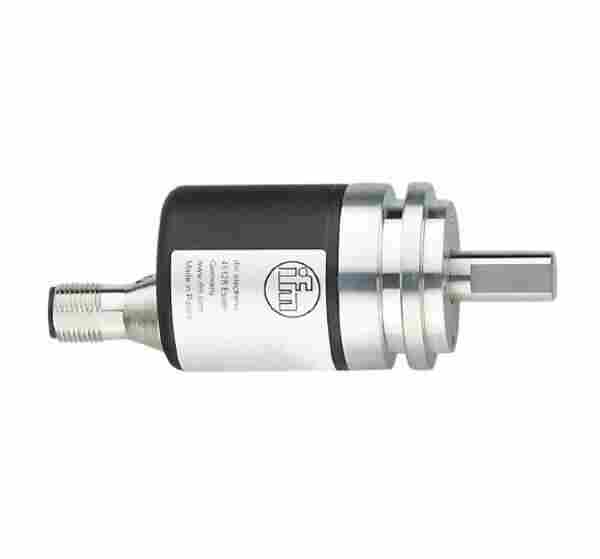

产品图片：

代码

二位输出

测量/设定范围

分辨率

4096 步距; 4096 圈数; 24 Bit

精度/偏差

度 [°]

0.08

工作条件

环境温度 [°C]

-40...85

外壳防护等级

IP 68; IP 69K

机械技术数据：

重量 [g]

233

尺寸 [mm]

Ø 36.5 / L = 100

原材料

法兰: 铝; 外壳盖: 钢 防刮镀层

介绍易福门IFM多圈编码器RM9001技术参数

机械大值 [U/min]

6000

启动扭矩大值 [Nm]

5

温度扭矩参考 [°C]

20

轴监控器

实心轴

轴直径 [mm]

10

轴材料

钢 (1.4104)

轴向轴负载大值 (轴末端) [N]

180

径向轴负载大值 (轴末端) [N]

180

固定法兰

同步法兰
