产品说明书SMC气缸MDBD50-85Z-NW-M9BL

产品说明书SMC气缸MDBD50-85Z-NW-M9BL

MB-Z 系列 气缸/标准型 单杆双作用

由于缸盖形状的改变，质量*减轻10%

设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)

带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

内置磁环 D 内置磁环

安装方式 D 双耳环型

缸径 50 缸径 50mm

通口螺纹的种类 - Rc

气缸行程 85 85

气缸追记号 - 无防护套,气缓冲

行程调整标记 - 无

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,气缓冲

附件1 N 摆动底座

附件2 W 双肘节接头

磁性开关型号 M9BL 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准

配管口径 1/4

形式 气压式

动作方式 单杆双作用

杆端形状 杆端外螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M18X1.5

*低使用压力 0.05 MPa

*使用压力 1.0 MPa

保证耐压力 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～1000 mm/s

杆侧缸盖材质 压铸铝

无杆侧缸盖材质 压铸铝

缸筒材质 铝合金

活塞杆材质 碳钢

活塞材质 铝合金

缓冲垫材质 聚氨酯

杆端螺母材质 轧辊钢

活塞杆直径 20 mm

0.2MPa理论推力IN 330 N

0.3MPa理论推力IN 495 N

0.4MPa理论推力IN 660 N

0.5MPa理论推力IN 825 N

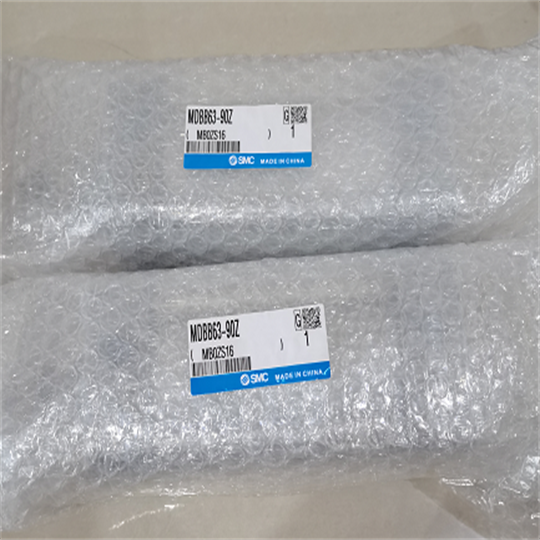

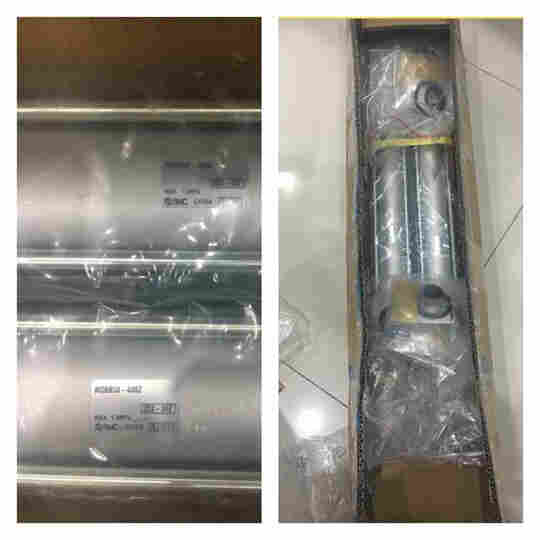

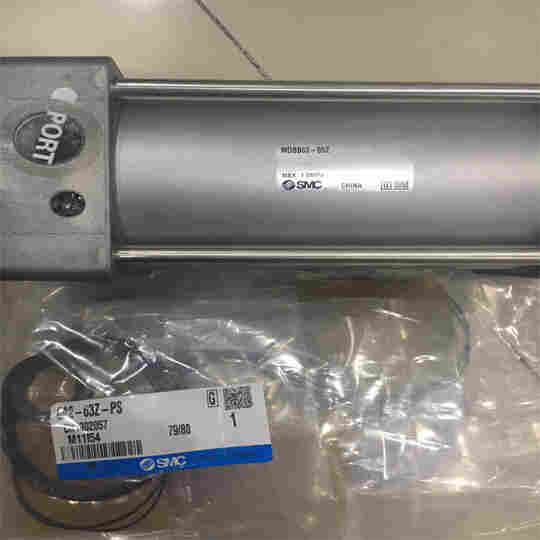

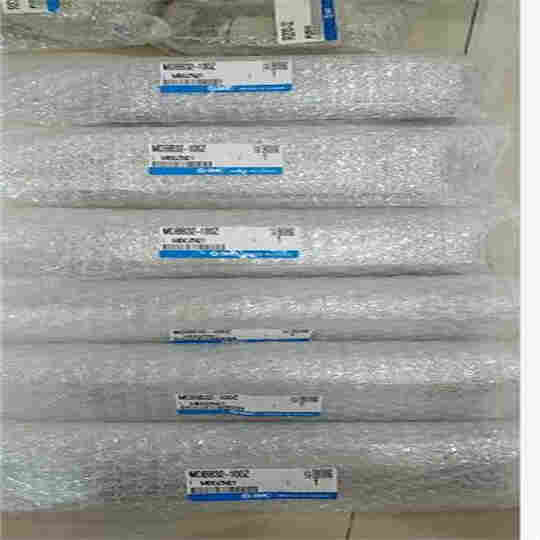

产品实物图
