青岛全自动介质损耗测量仪华能生产异频介损测试仪外委检测

HN6000D系列自动抗干扰精密介质损耗测量仪

工作原理
启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线和内/外标准电容的设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。
CVT测量：CVT隔离开关断开，低压隔离开关接通输出低压。测量C2时，CVT倒线开关接通，C2接入试品通道，用C1作标准电容测量C2。

青岛全自动介质损耗测量仪华能生产异频介损测试仪外委检测
HN6000D系列自动抗干扰精密介质损耗测量仪

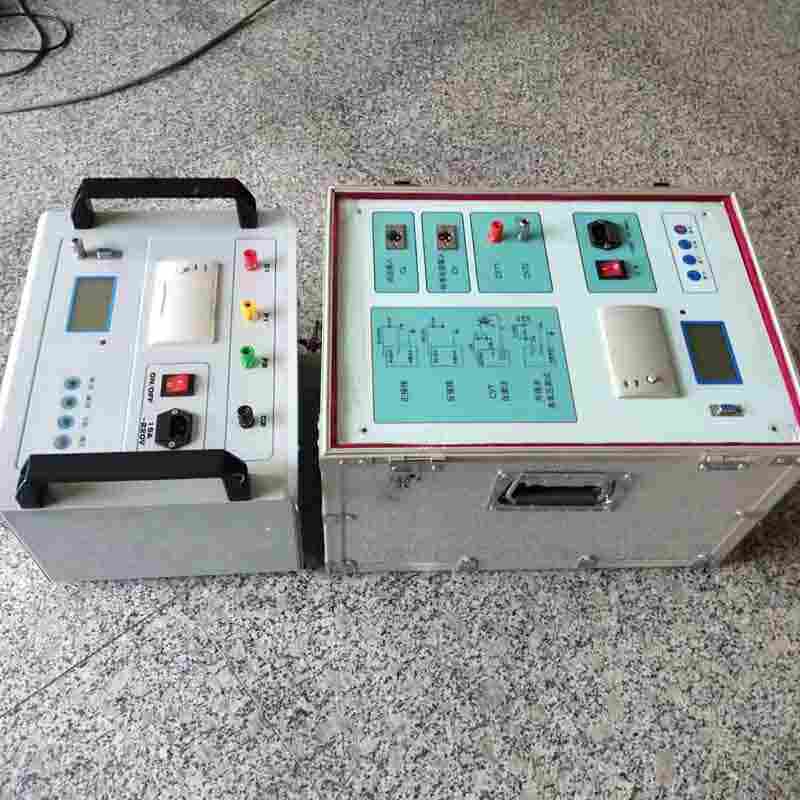

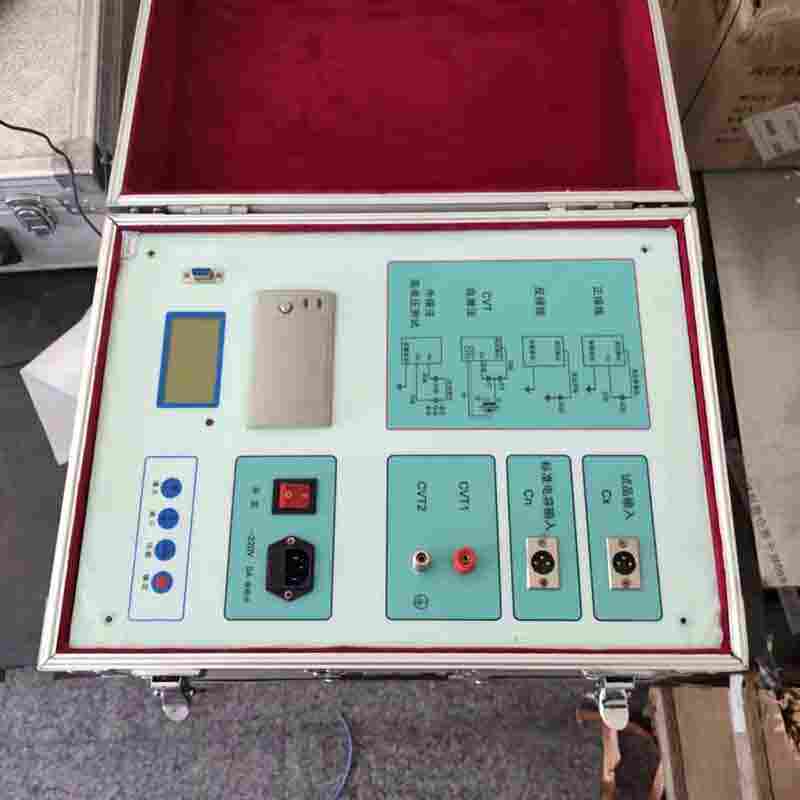

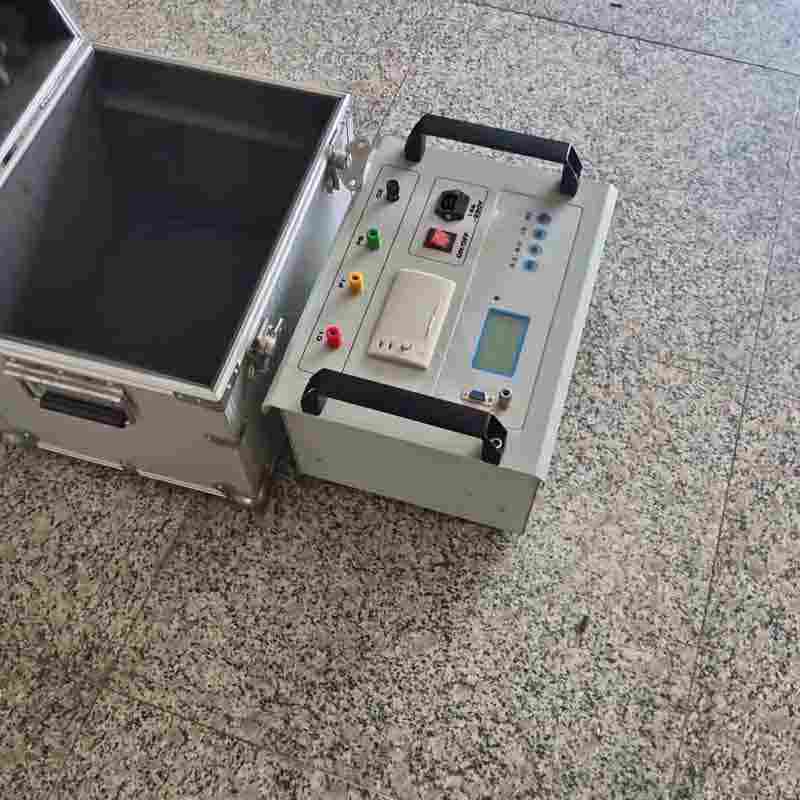

用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。 qdhnyjdq818

1.1主要技术指标
准确度：  Cx:  ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压： 3pF～1.5μF/10kV  60pF～30μF/0.5kV
分辨率：  *0.001pF，4位有效数字
tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～5A
内施高压： 设定电压范围：0.5～10kV
*输出电流：200mA
升降压方式： 连续平滑调节
电压精度： ±(1.5%×读数+10V)
电压分辨率： 1V
试验频率： 45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度： ±0.01Hz
外施高压： 正接线时*试验电流5A，工频或变频40-70Hz
反接线时*试验电流10kV/5A，工频或变频40-70Hz
CVT自激法低压输出：输出电压3～50V，输出电流3～30A
CVT及pT变比测量 - 变比测量范围：10~99999
变比测量精度：±读数×1%
相位测量范围：0~359.999°
相位测量精度：±0.02
兆欧表功能试验电压： 直流100~10000V逐伏设置
电压精度 ： ±（设置值×2%+10V）
测量范围 ： 100kΩ~1000GΩ
测量精度 ： 100kΩ~10GΩ时为5%（试验电压不低于250V）
10GΩ~100GΩ时为5%（试验电压不低于2500V）
100GΩ~1000GΩ时为10%（试验电压不低于10000V）
测量方式 ： 电阻/吸收比/极化指数
测量通道 ： 4通道
测量功能 ： 正接线，反接线，反接线低压屏蔽，CVT,变比，绝缘电阻测量
测量时间 ： 约30s，与测量方式有关

主要功能特点
1.2.1 变频抗干扰
采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
1.2.2高精度测量
采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。
仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。
本一起有四种型号： C、D、E和F型。
C型：
（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。
（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。
（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。
（4）自动识别50Hz / 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量。
（5）内置串联和并联两种介损测量模型，方便仪器检定。
（36）可存储255组测量数据。

D型：除具备C型全部功能外，
（1）CVT自激法测量时，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件。
（2）中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视。

E型：除具备D型全部功能外，
（1）优化的电路设计，使正/反接线的准确度和稳定性一致。
（2）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
（3）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
（4）带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上。
 F型：除具备E型全部功能外，
（1）配置热敏打印机，使打印更加快捷、无噪音和清晰。
（2）增加回路接触不良放电提示功能，以方便判别接线是否可靠。
（3）增强反接线低压屏蔽功能，可一次接线同时测出两个电容的电容量和介损值。
（4）增加CVT变比功能，可测量CVT变比和相位误差。
