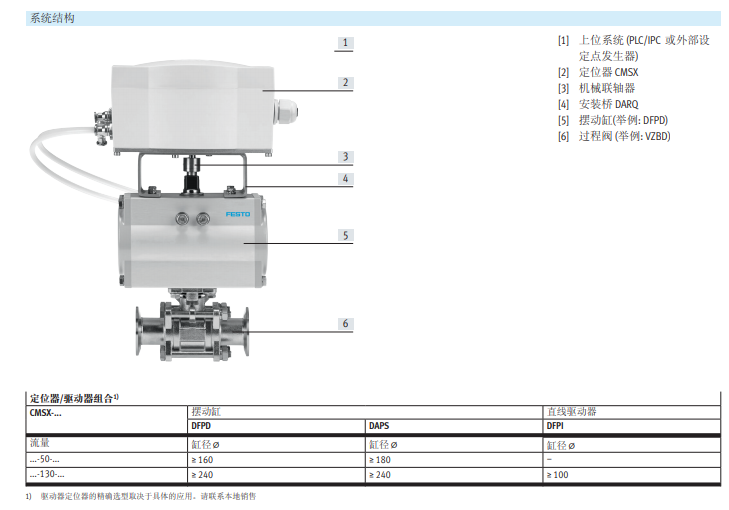

CMSX-P-S-C-U-F1-S-130-A

结构特点

数字式电动气动定位器

工作模式

单作用

设计特征

安全位置 — 出气口 4 已排气

安装位置

可选

安装方式

带附件

测量系统的功能原理

电位计不可用润滑介质工作

标准标称流量

130 l/min

气动接口

G1/8

标称工作电压 DC

24 V

工作电压范围 DC

21.6 V ... 26.4 V

*电流消耗

600 mA

反极性保护

用于工作电压连接

数字输入，信号范围

0 - 10 V

0 - 20 mA

4 - 20 mA

模拟输入，25 °C 时的线性误差

0.5%

模拟量输入，温度系数

< 0.02 %FS/K

模拟输入，分辨率

16 位

模拟量输入，过载保护

是

模拟量输入，电气隔离

否

感测范围

0 deg ... 100 deg

显示

7 段

LCD 显示屏

带背光

设置选项

通过显示屏和按键

死区的尺寸

0.5 % ... 10 %

工作压力

3 bar ... 8 bar

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

数字输出，信号范围

4 - 20 mA

模拟输出，*负载阻抗

≤ 600 Ohm

模拟输出，25°C 时的线性误差

0.5%

模拟量输出，温度系数

< 0.02 %FS/K

模拟输出，分辨率

12 位

模拟量输入，极性容错保护

是

模拟量输出，短路电流额定值

是

模拟量输出，过载保护

是

模拟量输出，电气隔离

否

输入特征

符合 IEC 61131-2，类型 3

开关输入

PNP

NPN

数字量输入，极性容错保护

是

数字输入，电气隔离

是，通过光耦合器

电源

负载电源

电气接口 1，连接类型

接线端子排

电气接口 1，连接系统

螺纹端子

电气接口 1，接口/线芯数

14

电气接口 1，紧固扭矩

0.6 Nm

电气接口 1，导线横截面

< 1.5 mm²

电缆接头

M20 x 1.5，针对电气接口 1

允许的电缆直径

7 - 13 mm，用于电接口 1

*电缆长度

30 m，针对电气接口 1

环境温度

-5 °C ... 60 °C

储存温度

-20 °C ... 60 °C

相对空气湿度

93%

数字量输入，极性容错保护

是

开关输出

3 个 PNP 或 3 个 NPN，可开关

数字输出，输出电流

100 mA

数字量输出，短路电流额定值

是

数字量输出，过载保护

是

数字输出，电气隔离

是，通过光耦合器

电气接口 1，功能

2 个数字输入

3 个数字输出

模拟量输出

精制铝合金

阳极氧化处理

轴材料

高合金不锈钢

联轴器材料

高合金不锈钢

螺钉材料

高合金不锈钢

密封件材料

NBR

电缆接头的材料

PA

堵头材料

PA

材料说明

RoHS 合规

产品重量

970 g

尺寸（宽x长x高）

190 mm x 105 mm x 130 mm

模拟输入

防护等级

IP65

耐冲击性

冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准

符合 EN 60068-2-29

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

符合 EN 60068-2-6

污染等级

3

RCM 商标

CE （见合格声明）

符合欧盟电磁兼容性指令

符合欧盟 RoHS 指令

外壳材料

加强型聚碳酸酯

屏幕材料

PC

底板材料

电气阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较

（1）用于对调节质量要求高的重要调节系统，以提高调节阀的定位及可靠性。
（2）用于阀门两端压差大（ △p>1MPa）的场合。通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。
（3）当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。
（4）被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。
（5）用于大口径（Dg>100mm）的调节阀，以增大执行机构的输出推力。
（6）当调节器与执行器距离在60m以上时，用定位器可克服控制信号的传递滞后，改善阀门的动作反应速度。
（7）用来改善调节阀的流量特性。
（8）一个调节器控制两个执行器实行分程控制时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调节。
