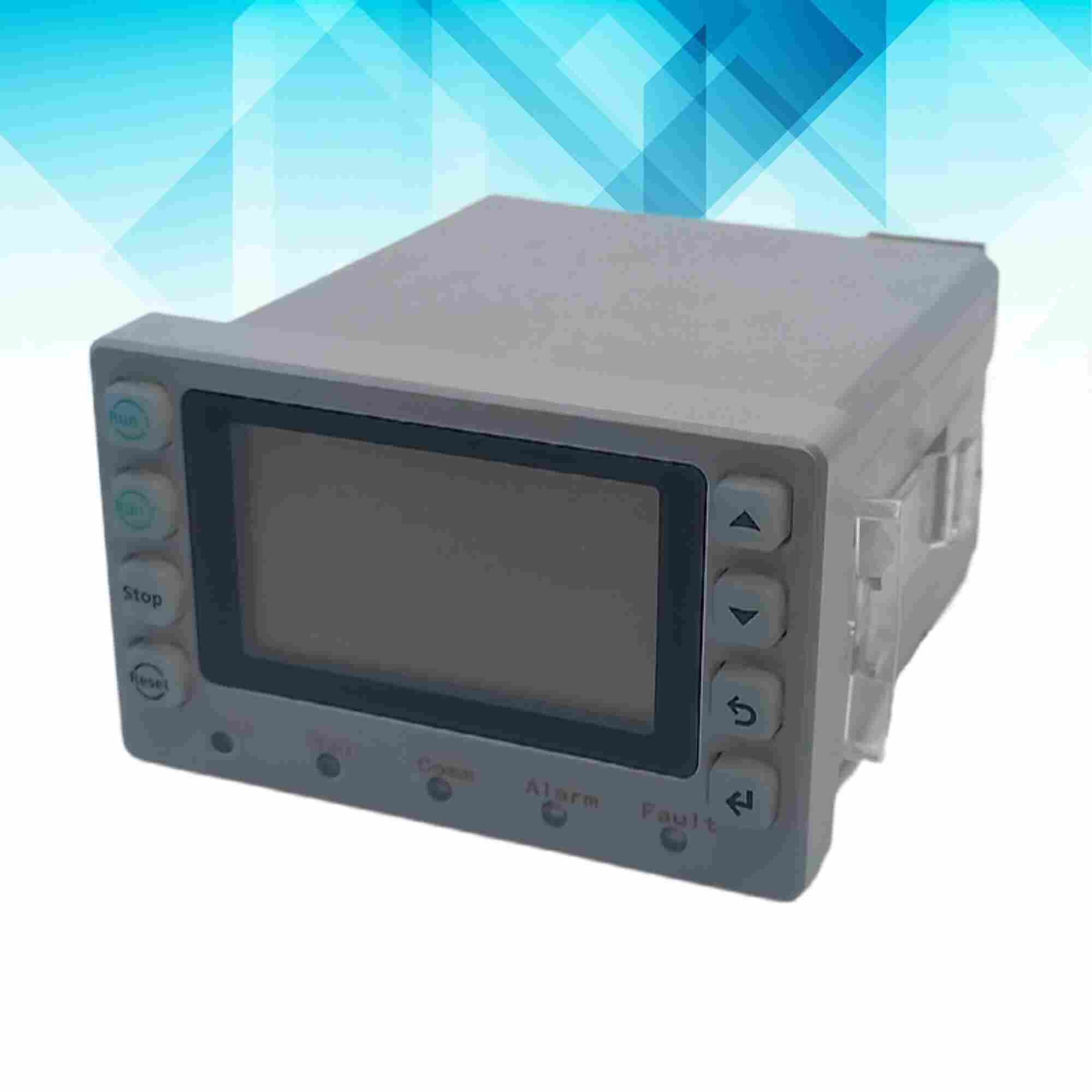

MC500-800A产品介绍
MC500-800A智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
MC500-800A功能特点
软件设置传感器变比，用户可直接查看一次回路的电力参数，使得采样数据更直观。
采用交流同步采样和*的数字信号处理算法，实现了实时数据处理和高精密性，有着*的可靠性，具有响应速度快、测量准确、精度高，事件记录等优点。
装置具有自学过程，能自动检测电机起动过程与时间，生成起动曲线，优化保护参数等。
事件记录功能：当保护动作时，记录保护类型、采样电流等参数，形成事件追忆数据，在失电情况下可长久保存，便于事后分析。
采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制线路的可靠性和自动化水平。
结构紧凑、华丽、精湛优外观和*的设计体现了高雅、精致、紧凑的产品。
完善的事故记录及自检功能，友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
MC500-800A技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
【标题】行业背景
电机，包括各种发电机和各类电动机，保护控制装置已渗透到所有发电、变电、供电和用电系统及电动车辆等生产。生活领域中是保障发电、变电、供电和用电系统及电动车辆等正常运行必不可少的重要
组成部分，是工农业生产和建设等安全工作及人民群众正常生活的重要保证，是技术改造、设备和产
品升级换代。以及节能降耗和自动化保护控制系统不可缺少的重要装置，是跨行业、范围广、用量大、节
能效果显著、符合*产业发展政策的节能机电产品和高新技术产业。在国民经济和节约能源事业中。电
机保护控制装置有着不可替代的重要地位和作用，特别是在各行业响应号召建设节约型社会中显得更加重要。因此*各有关部门对此十分重视。1996年9月26日*八部委联合发出《关于公布机械工业第十六批淘汰落后机电产品项目的通知》，《性气体环境用设备增安型电动机》要求必须配套保护装置，否则不准投入使用。电子型电机保护控制装置在我国己基本成熟，并被人们逐渐认识和接受，正在推广和应用。发达*的电机配套及其在各行业中的应用已经普及，并早已取代热继电器。
