产品简介：

日本SMC LEY 系列 电动执行器/出杆型 步进电机(带编码器DC24V)JXC□ 系列对应

型号：LEY25LA-150M-R5C917

LEY系列　步进电机(带编码器 DC24V) 伺服电机(DC24V)

长行程: 大 500 mm

3方向直接安装、3种支件安装

可安装磁性开关

速度控制/定位: 大 64 点

可切换推压控制

　可保持活塞杆推压工件的状态

重复定位精度: ±0.02 mm以下

防尘/防滴(IP65) 规格

LEY系列 AC伺服电机

高输出电机 (100/200/400W)

高速输送能力提升

对应高加速度 (5,000 mm/s2)

脉冲输入型

带内部*编码器

重复定位精度: ±0.02 mm以下

防尘/防滴(IP65) 规格

尺寸 25 25

电机配置 L 左侧折返

电机种类 - 步进电机(伺服 DC24V)

导程 A 尺寸16:10mm,尺寸25:12mm,尺寸32/40:16mm

行程 150 行程 150mm

电机可选项 - 无

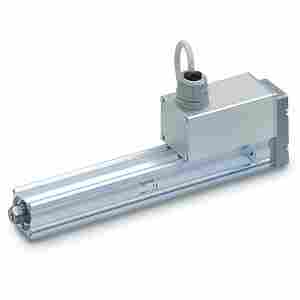

产品图片：

杆端螺纹 M 杆端外螺纹

安装形式 - 端面螺孔/本体底面螺孔

执行器电缆种类·长度 R5 机器人电缆 5m

通信协议 C9 EtherNet/IP

单轴用 1 单轴用

安装方法 7 螺钉安装型

通信插头 I/O电缆 - 无控制器或无插座

其他特性：

系列 LEY

大加减速度 3000 mm/s²

重复定位精度 ±0.02 mm

空转行程 0.1mm以下

耐冲击 50 m/s²

耐振动 20 m/s²

使用温度范围 5～40 ℃

使用湿度范围 90 %RH

电机尺寸 42 mm

编码器 相对增量A/B相(800脉冲)/圈

消耗功率(水平) 40 W

消耗功率(垂直) 40 W

运转待机功率(水平) 15 W

运转待机功率(垂直) 15 W

瞬时大功率 48 W

驱动方式 滚珠丝杠驱动+同步带驱动

导轨方式 滑动导套(活塞杆部)

锁紧形式 断电锁紧型

消耗功率 5 W

额定电压 DC24±10% V
