2022已更新BWS-B-4PC002DF智能操控装置

题记：南京斯沃189钱2199工8062提供技术支持，智能操控装置是根据当前高压系统开关柜技术发展而设计开发的一种*的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、高温报警并强制停止加热、智能语音防误提示、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

BWS-B-4PC002DF随着国内电力建设的快速发展，市场对配电柜的需求大幅增加，智能化配电柜为全行业提供了广阔的发展空间。上部分*低压电器生产企业在发展*产品的同时，正积极开发经济型低压电器产品，并通过各种渠道抢滩国内中低档市场，致使市场的竞争日益激烈从而威胁着国内企业的发展。巨大的市场空间，华丽的美好愿望，不是不可以实现，而是要脚踏实地的去干,想象永远都是美好，实际操作起来是苦难重重的，在展望配电柜“智能化”市场利好的同时，危机不能丢失，忧虑不能遗忘。市场相信，用户更相信，配电柜“智能化’的路不远，但如果不真心实意的改变，这一切美好的愿望都会变成失望。

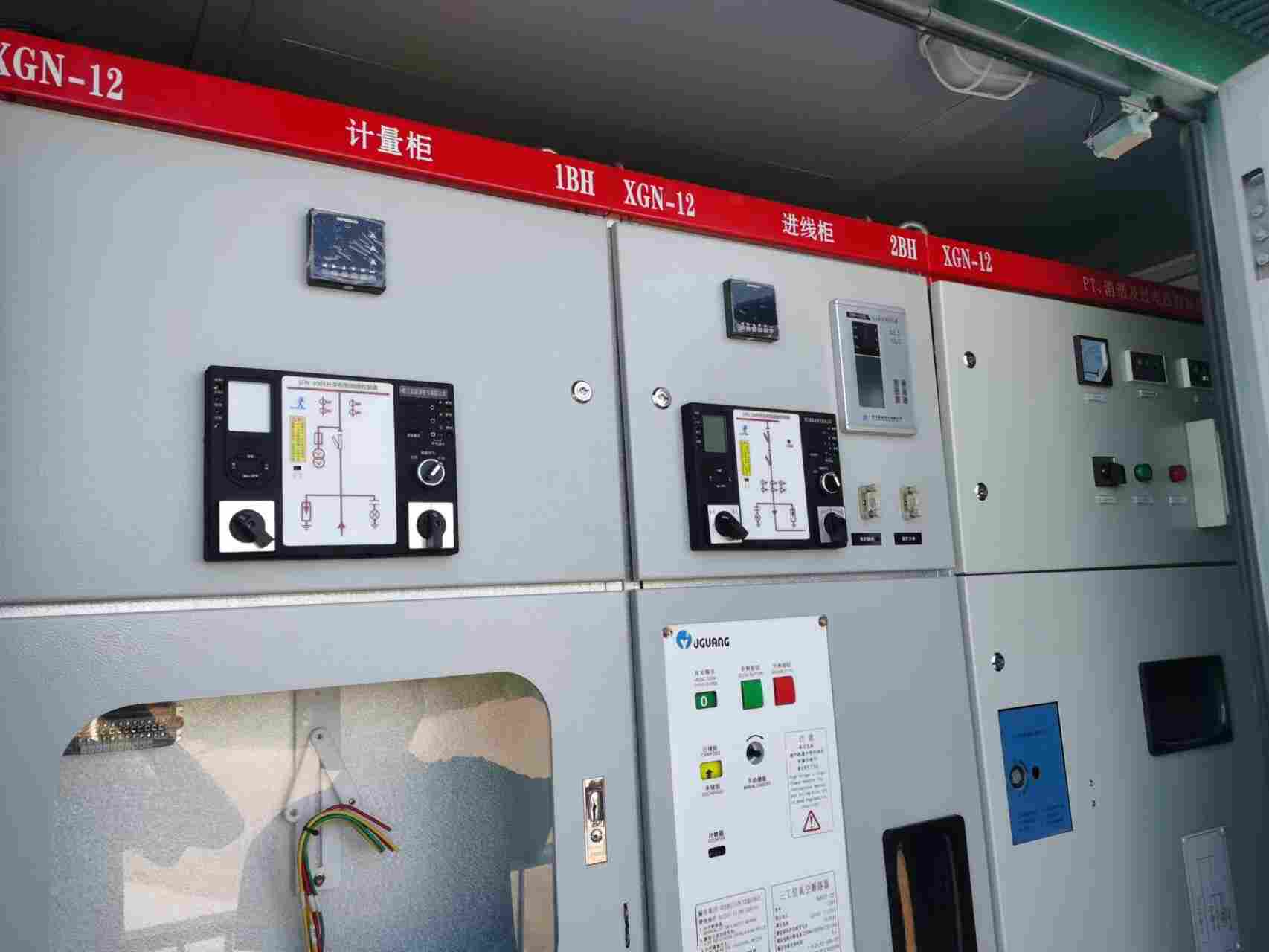

项目名称：张家港（沙钢集团）年产300万吨宽厚板材项目
使用产品：南京斯沃BWS-B-4PC002DF智能操控装置
实现项目要求：它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

BWS-B-4PC002DF工作原理
BWS-B-4PC002DF数码管开关状态智能操控装置是根据目前中高压开关柜技术发展而开发设计的一种*多功能、智能化动态模拟显示及操控装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置（分、合闸状态、弹簧储能状态）、接地闸刀位置等，高压带电显示（带验电孔）、带电闭锁、缺相报警、开关柜内环境温湿度的检控及故障显示、分/合闸、远方/就地、手储/自储控制、柜内照明、RS485通讯等功能于一体。该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。
BWS-B-4PC002DF装置面板功能图

面板功能说明图

BWS-B-4PC002DF主要功能

.1状态指示功能（具体指示编号见前面板示意图）

手车位置指示

 1）手车处于工作位置（工作位置触点闭合）时，手车指示红色模拟条（1、5）亮；

 2）手车处于试验位置（试验位置触点闭合）时，手车指示绿色模拟条（2、6）亮；

 3）手车处于试验位置和工作位置之间（工作、试验位置触点都未闭合且断路器接点全部未闭合）时，手车指示灯红、绿（1、2、5、6）模拟条都不亮；

断路器状态指示

 1）断路器合闸（断路器合触点闭合）时，断路器指示红色模拟条（3）亮；

 2）断路器分闸（断路器分触点闭合）时，断路器指示绿色模拟条（4）亮；

 3）断路器不在柜内（断路器合、分触点都未闭合）时，断路器指示灯红、绿模拟条（3、4）不亮；

接地开关位置指示

 1）接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红色模拟条（7）亮；

2）接地闸刀未合闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿色模拟条（8）亮

弹簧储能（储能）触点闭合时，储能指示红灯（9）亮；

注意1：以上开关量接入必须为无源接点。

注意2：（预留）触点可以作为预分/预合接入点，该触点闭合时，模拟条闪烁提示预分/预合

BWS-B-4PC002DF其他功能
  BWS-B-4PC002DF开关柜智能操控装置可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。

----------------------------------------------------------------------------------------------
