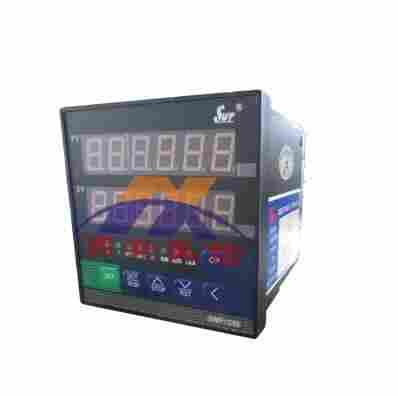

SWP显示控制仪使用须知

SWP显示控制仪使用须知
西安奥信 王工 Q10919/23827 www.xaaxyb.com

用户可设置显示控制仪输入信号、小数点、量程、报警值等参数，昌晖SWP仪表参数分为控制参数(一级参数)和用于仪表功能变换参数(二级参数)两个部分，两部分参数的设置方法不同。

一、控制参数(一级参数)

 昌晖仪表一级参数内容：

CLK     参数修改密码锁(CLK=00和CLK-132时可以修改显示控制仪一级参数；CLK=132时昌晖仪表可以修改二级参数)

AL1     报警设定值

AL2     第二报警设定值

AL3     第三报警设定值

AL4     第四报警设定值

AH1    报警的回差值

AH2    第二报警的回差值

AH3    第三报警的回差值

AH4    第四报警的回差值

二、仪表二级参数

仪表二级参数内容：

SL0      设定仪表输入分度号

SL1      设定显示值小数点位置(热电偶信号输入时必须SL1=0；Pt100.1、Cu50、Cu100分度号输入时必须SL1=1)

SL2      设定报警为上限报警或下限报警

SL3      设定第二报警为上限报警或下限报警

SL2.     设定第三报警为下限报警

SL3.     设定第四报警为下下限报警方式

SL4      冷端补偿方式选择及光柱显示方式选择

SL5      设定是否带闪烁报警功能

SL6      设置SWP仪表输入滤波系数，防止显示闪动

SL7      报警功能设置

DE       设备号(仅通信时用)

bT        通信波特率设置(仅通信时用)

Pb1     显示输入的零点迁移(仪表校验时使用)

KK1     设定显示输入的量程放大比列(仪表校验时使用)

Pb2     冷端补偿的零点迁移(生产厂出厂参数，用户不可修改)

KK2     冷端补偿的放大比例(生产厂出厂参数，用户不可修改)

Pb3     变送输出的零点迁移(校验仪表变送输出时使用)

KK3     变送输出的放大比例(校验仪表变送输出时使用)

OUL    设定变送输出量程下限(指仪表模拟输出4mA时对应的量程)

OUH   设定变送输出量程上限(指仪表模拟输出20mA时对应的量程)

PVL     设定显示报警下限或光柱显示量程下限

PVH    设定显示报警上限或光柱显示量程上限

SLL      设定显示控制仪测量量程下限

SLH     设定显示控制仪测量量程上限

SUL     设定测量小信号切除

警告！非工程技术人员不能修改仪表二级参数，否则将导致仪表控制错误！
