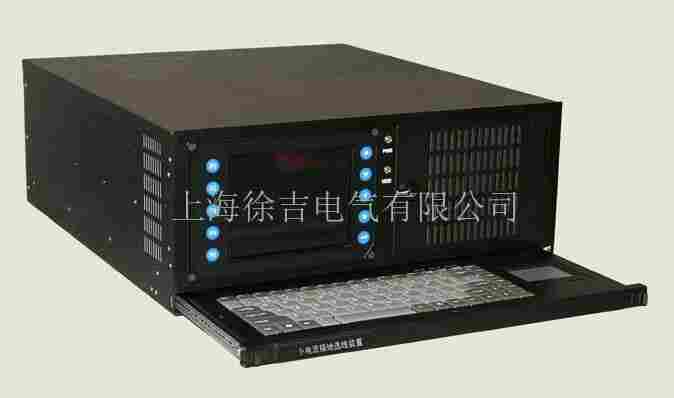

TY-03B小电流接地测试仪

TY-03B小电流接地测试仪产品介绍

TY-03B小电流接地测试仪是上海徐吉电气有限公司生产销售TY-03B小电流接地测试仪，该装置可正确区分系统谐振和接地。接地告警信息以图形方式显示，告警界面直观醒目；采用标准部颁通讯规约，可与各保护生产厂家的综自设备接口；具备大容量的故障纪录和故障录波功能，可利用随机配备的波形分析软件，对故障录波数据进行事后调阅分析。为现场运行人员迅速处理接地故障提供了极大的方便。

TY-03B小电流接地测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

适用于3～66KV各电压等级，各种出线方式的小电流接地系统：

1. 中性点不接地系统；

2. 中性点经消弧线圈接地系统；

3. 中性点经电阻接地系统；

4. 母线上装有消弧装置的小电流接地系统.

技术特点：

1、在运用近年来接地选线领域提出的多种选线方法基础上，本装置率先引入其他领域信号处理方法：引入巡航制导的电视地形匹配技术，对故障信号做图像预识别和分类；根据预识别结果，运用人工智能领域的模糊推断方法，对分别适用于不同接地故障类型的每种选线方法，动态确定蕞优的加权系数，对各选线方法的结论做加权处理,从而得到蕞可靠的选线结果。

2、本装置采用在业界具有良好口碑的台湾研华工控机作为硬件平台，该型工控机采用P4级32位通用CPU，具有强大的整型和浮点运算能力和数据存储空间。采用数据转换率高达1Mbps的12bit高分辨率高速数据采集卡，以确保采集接地瞬间的暂态过程电流电压数据。装置集成有一体的6.4”高亮度真彩液晶屏幕，内置标准键盘和鼠标，结构紧凑，操作方便。

3 、本装置选用高精度电压、电流互感器，精度：0.2、角误差：5’。

4、对故障反应迅速，完成1次选线时间小于5个周波（100ms），能够准确捕捉闪络放电型接地故障；灵敏度高，零序二次电流达到10mA即可准确选线。

5、硬件自检智能化，采用硬件看门狗（Watchdog）技术，抗干扰、自检及自恢复能力强。

6、具有大容量的故障录波能力，录波数据存储容量大于25万次，利用随机配备的波形分析软件，在本机上即可以直观的进行波形分析，也可以通过USB接口或以太网接口取出录波数据，进行离线分析。

7、配备标准串行通信接口（RS232或RS485），采用部颁标准CDT通讯规约，可以方便地和国内外各综自厂家的产品无缝对接。

技术参数

1、环境条件

1. 工作环境温度：-10℃～＋55℃。贮存环境温度-25℃～＋70℃。

2. 相对湿度：蕞湿月的月平均蕞大相对湿度为90％，表面无凝结。

3. 大气压力：80kPa～110kPa。

4. 海拔：<2000米。

5. 无爆炸危险，无腐蚀性气体，无导电尘埃，无剧烈振动冲击源。

2、技术参数

1. 装置电源：AC220V±l0％，50Hz 或 DC220V±l0％；

2. 装置功耗： 电源回路 <120W；  PT/CT回路 ≤0.5VA；

3. 额定零序电压：100V；

4. 额定零序电流：1A；

5. 继电器接点容量：DC220V/2A；AC220V/2A；

6. 电压等级：1~4个；

7. 母线段数： 2段、4段；

8. 出线数：14路

9. 装置重量：≤25KG；

10. 通讯：接口RS232/RS485，波特率1200～115200bps；

11. 通讯规约：部颁标准CDT规约（主动上传）；
