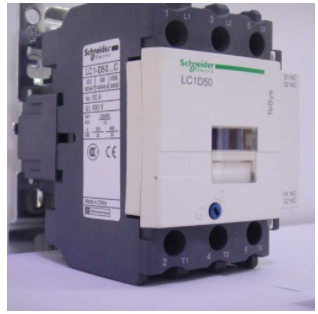

交流接触器,主要用干交流50hz或60hz,额定工作电压至1000v,在

ac-3使用类别下,额定工作电压380v时的额定工作电流至630a的电路中,供远距离接通

和分断电路之用,并适用频繁地起动及控制电动机。正常工作条件和安装条件1、周围

空气温度为：-5℃~+40℃，24小时内其平均值不过+35℃；

2、海拔：不过2000m；

3、大气条件：在+40℃时大气相对温度不过50%，在较低温度下可以比较高的相对湿

度，总线湿月的平均总线低温度不过+25℃，该月的月平均总线大相对湿度不过90%。并

考虑因温度变化发生在产品上凝露；

4、污染等级：3级；

5、安装类别：ⅲ类；

6、安装条件：安装面与垂直面倾斜度不过±5°；

7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

8、安装方式：接触器除用螺钉安装外，还可用35mm，型标准卡轨安装。交流操作40-

95可用35mm或75mm卡轨安装；

注：直流操作40-95只能用75mm卡轨，115-170有卡轨安装。使用及维护1、接触器

为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命

长、安全可靠等特点；

10、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用

增

11、安装前应检查有关的技术数据（如额定电压、电流、操作频率等是否符合要求）

。

12、安装时，应该按规定条件安装，接触器线圈的接线端子a1符合应朝上方，符合人

的视觉惯。

13、对有金属安装底板的接触器要妥善接地。

14、接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引

线圈通电分合数次，试验动作可靠后，才能投入使用。

15、使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。

16、使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件

如有损坏，应及时更换。

在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、作等用途，其选择原则除遵守低压电器设备的使用环境特征等基本原则（见工业与民用配电设计手册）外尚应考虑如下条件：

1）断路器的额定电压不应小于线路额定电压；

2）断路器额定电流与过流脱扣器的额定电流不小于线路的计算电流；

3）断路器的额定短路分断能力不小于线路中短路电流；

4）选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合；

5）断路器欠压脱扣器额定电压等于线路额定电压；

6）当用于电动机保护时，则选择断路器需考虑电动机的起动电流并使之在起动时间内不动作；设计计算见“工业与民用配电设计手册”；

7）断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。

设计要点

⑴断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处预期短路电流，若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。

⑵限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒内脱扣，故下级保护电器不宜用断路器实现选择性保护要求。

⑶具有短延时的断路器，当其时限整定在延时时，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。

⑷还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。

⑸断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。

⑹断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器，当线路末端发生单相接地短路时，短路电流不小于断路器瞬时或短延时过流脱扣器整定电流的1.5倍。

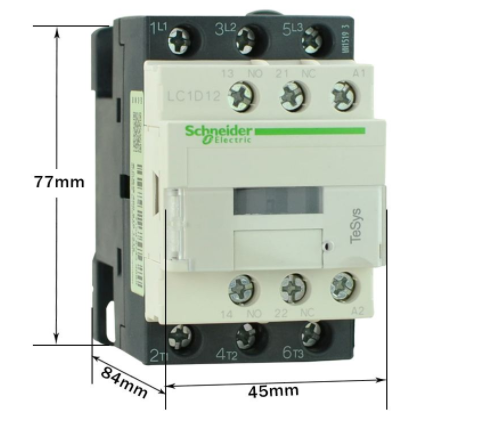

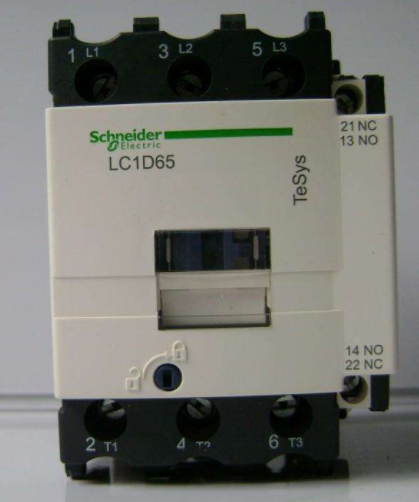

凉山LC1D50Q7C

产品介绍

施耐德C65系列微型断路器

性能描述 具丰富的产品系列，根据分断能力的不同，C65N，C65H，C65L的分断能力覆盖了6~15KA的范围，额定电流1～63A，具B/C/D型脱扣曲线；

可拼装丰富的电气附件、机械附件，实现功能的极大扩充和作的便利；

全系列产品可拼装剩余电流动作保护附件，实现A/AC类剩余电流动作保护功能，额定剩余动作电流包括30mA，100mA，100mA延时，300mA和300mA延时型。优势

C65系列小型断路器作为一种具有突破性意义的模数化产品诞生以来，经过不断的拓展完善，始终于市场，已经成为世界低压终端配电产品的典范。

应用范围

可广泛应用于工业、商业及民用低压终端配电的需要.

施耐德OEM微型断路器OSMC65H

性能描述

OSMC65H系列小型断路器为模块化产品，10kA分断能力，每极产品均统一为9mm宽度，变繁为简.

国际标准DIN导轨安装.

隧道式端子连接，有效减少由于连接不良引起的端子过热和烧毁.

3C,CE,UL,TUV，方便OEM用户的国内使用和设备出口.

优势

OSMC65H系列产品是面向工业控制领域，为OEM（原始设备制造商）量身定做的低压配电产品，具有多项国际，方便OEM用户的国内使用和设备出口。

应用范围

OSMC65H小型断路器能为OEM客户提供的低压配电产品解决方案和服务，主要用于OEM各种工业设备和工业控制柜的保护，不适用于建筑领域低压配电系统的保护

西门子微型断路器3VL2716-1DE33-0AA0

产品描述

对于大功率系统的配电，如在大型工厂、发电站或船上，需要的断路器，25vl断路器是西门子公司受七巧板游戏启发生产的，用少的零部件来制造断路器

应用范围

用于线路保护，马达保护，与起动器结合，非自动断路器，三相配电系统中进线和出线断路器；电动机、发电机、变压器和电容的开关、保护；机床和加工机械电气回路的主开关；急停开关与带失压脱扣的断路器结合使用

施工安装

1）断路器的安装应符合GB13955-92标准及产品说明书的要求。

2）断路器的安装应充分考虑供电线路、供电方式、供电电压及系统接地型式。

3）断路器的额定电压、额定电流、短路分断能力、分断时间应满足被保护供电线路和电气设备的要求。

4）断路器的安装接线应正确，在不同的系统接地形式的单相、三相三线、三相四线供电系统中剩余电流保护器的接线不同，应给以充分注意。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器

在电工学上，因为可快速切断交流与直流主回路和

可频繁地接通与关断大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制,是自动控制系统中的重要元件。

在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，

产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

交流接触器利用主接点来控制电路，

用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20A以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器可高频率操作，做为电源开启与切断控制时﹐*操作频率可达每小时1200次。

接触器的使用寿命很高，机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

技术发展

流接触器、交流接触器。

按操作机构分为：电磁式接触器、永磁式接触器。

永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。

直流接触器

直流接触器国内外的发展状况

接触器体的发展趋势将朝着长电气寿命、高可靠性、多功能、环保型、多规格、智能化、可通信化的方向发展。

混合式直流接触器

直流电流与交流电流相比较，不存在周期性的电流数值过零点，因此，传统接触器开断电路时，触头之间产生的电弧较为强烈，燃弧时间也比较长，以便充分释放电路中剩余的能量。电弧的燃烧产生高温和强光，对触头表面有严重的烧蚀作用，触头材料在多次开断之后逐渐流失，触头电磨损严重时，导致直流接触器报废，不能开断电路。

电力电子技术得以迅猛发展，人们将电力电子元件应用到直流接触器中，巧妙的创造出一种混合式直流接触器，使得直流接触器向智能化、可控化迈进了新的一步。这种混合式接触器利用传统直流接触器在闭合导通状态下触头接触电阻小、导通压降小的优点，将由反并联晶闸管和控制模块单元共同组成的无触点开关并联在传统直流接触器触头上。这种无触点的电力电子开关分断电路时不产生电弧，这就避免了传统接触器中电弧对触头材料的电磨损，也就大大增加了触头的使用寿命和可靠性。

直流接触器永磁机构

直流接触器作为应用广泛的电气开关，其生产和需求数量巨大，在正常使用过程中，电磁铁线圈一直通电工作，产生电磁吸力，保证铁芯和衔铁吸合，带动动、静触头闭合，接通电路。在上述过程中，线圈本身存在电阻，持续消耗电能，这是直流接触器主要的使用成本，浪费了大量的能源和财产，因此，如何降低直流接触器的工作耗能，是研究直流接触器的关键点和重难点。直流接触器永磁操动机构是一种在传统直流接触器电磁操动机构基础上发展而来，将电磁操动机构和永磁铁相结合的混合型操动机构，不单单使用原有的电磁吸力和弹簧反力作为铁心吸合与分离的动力，而是加入了永磁铁对铁心的吸引力，采用储能电容充放电提供合闸、分闸电力，通常称之为“电磁操动，永磁保持，电子控制”。在分、合闸运动过程中，电磁吸力，永磁吸力与弹簧作用力共同作用，在稳定工作过程中，采用永磁吸力代替之前的电磁吸力，保持衔铁与铁芯心的吸合状态。一则，永磁操动机构大量节约了保持线圈的电能消耗，环保节能。二则，永磁体保持吸合与电磁吸合相比，噪音低，无污染。三则，永磁操动机构剔除了电磁机构中一系列复杂繁琐锁扣保护装置，大大提高了接触器操动机构的工作可靠性，降低了生产工序和成本，减小了接触器的体积。
