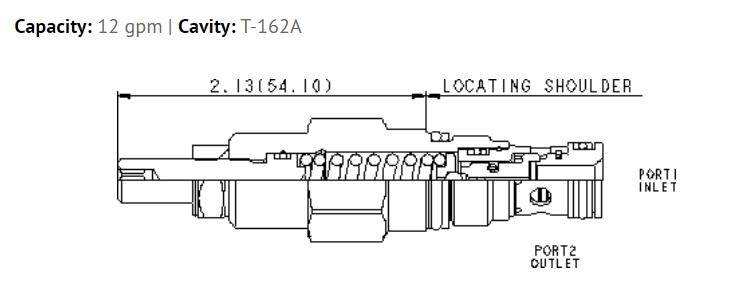

SUN溢流阀RDBA-LCN

SUN溢流阀RDBA-LCN

系列0

容量12 gpm

*工作压力5000 psi

出厂压力设置为4 gpm

重新密封时的*阀门泄漏速度为10滴/分钟。

响应时间-典型2 ms

重新安装>85%的裂纹设置

调整-从*小值到*值的CW转数设置6

阀门六角尺寸3/4英寸。

阀门安装扭矩20-25磅英尺

调整螺钉内部六角尺寸5/32英寸。

锁紧螺母六角尺寸1/2英寸。

锁紧螺母扭矩80-90磅力英寸。

型号重量0.22磅。

直动式泄压筒通常是关闭的，限压阀用于保护液压元件免受压力瞬变的影响。当入口（端口1）的压力达到阀门设定值时，阀门开始向油箱（端口2）打开，节流流量以限制压力上升。这些阀门光滑安静，基本上零泄漏，耐脏，不受淤积影响，速度非常快。

将接受端口2的*压力；适用于交叉端口减压电路。

调节螺钉上的密封件暴露在系统压力下，这意味着只有在压力消除时才能调节该阀门。设置程序为：；检查设置，移除压力，调整阀门，检查新设置。

阀门对不同的油温和油载污染物相对不敏感。

选择一个弹簧范围，在该范围内，所需的泄压设置大约在*小和*压力之间的中档到高压之间，以确保*的阀门可重复性。

适用于负载保持应用。

油箱端口（端口2）上的背压以1:1的比例直接添加到阀门设置中。

配置有EPDM密封件的滤芯用于磷酸酯流体系统。接触石油基液体、油脂和润滑剂会损坏密封件。

每个范围的测试压力如下：A范围-2000 psi（138巴），B范围-1000 psi（69巴），C范围-400 psi（276巴），D范围-800 psi（55巴），E范围-400磅/平方英寸（28巴），S范围-150磅/立方英寸（10巴），W范围-3000磅/平方英尺（207巴）。

重新密封达到或过试验设置下裂纹压力的85%。低于测试压力的设置可能会导致较低的复位百分比。

所有2端口泄压筒（先导泄压除外）在物理和功能上都是可互换的（相同的流道，给定框架尺寸的相同腔体）。

采用Sun浮动式结构，可*限度地减少因安装扭矩过大和/或腔体/筒加工变化而导致的内部零件卡滞的可能性
