SDY3001B多功能三相钳形相位伏安表功能
来源：上海端懿电气科技有限公司
发布时间：2018-03-12 15:42:38

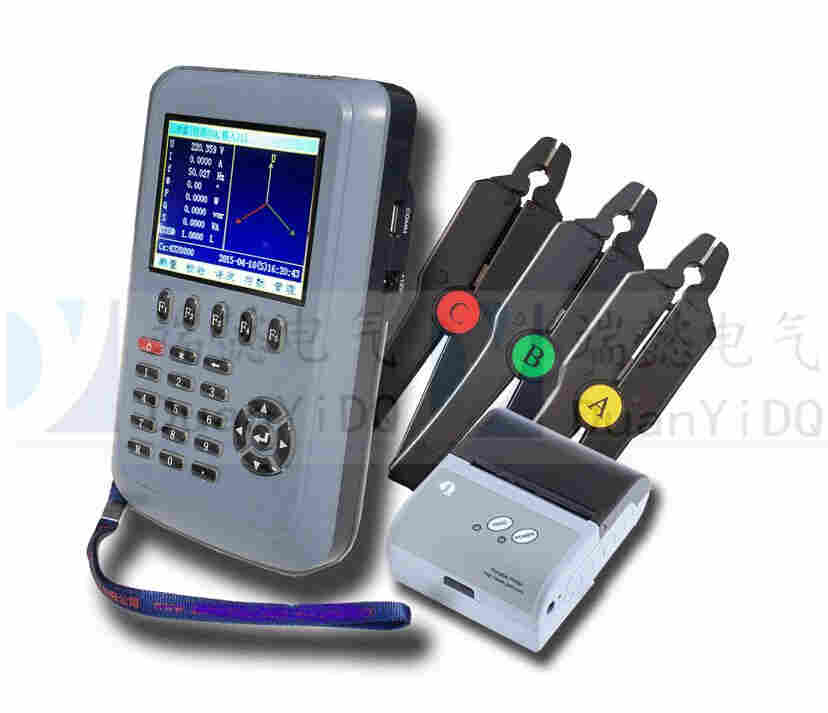

SDY3001B+三相钳形多功能相位伏安表是按照标准GB/T 13978-1992 数字多用表通用技术条件，功能满足GB/T 6592-1996、GB/T 7676.2-1998、GB/T 7676.3-1998、GB/T 7676.4-1998、GB/T 7676.5-1998、GB/T 7676.7-1998、GB/T7676.8-1998 、JJG124-2005、JJG780-92等现场使用仪器制造的相关要求制造。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能），广泛适用电力行业继电保护、电能计量、防窃电等部门使用，同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
该仪器是电力系统电能计量和继电保护部门，可进行二次回路现场检测具有以下用途：
1. 检测继电保护二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，
2. 自动判别线路正反相序；
3. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
4. 可用于户表接线测试，自动判别电度表接线正确与否；
5. 判断电度表运行快慢，合理收缴电费；
6. 感性和容性电路的判别；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 检查变压器接线组别；
9. 作为漏电流表使用等。
技术参数
|
测量项目 |
量程 |
测量范围 |
小分辨率 |
误差极限 |
|
交流电压 |
20V/200/500V |
5V～500V |
0.001V |
±0.5%量程 |
|
交流电流 |
200mA/5A/10A |
1.5mA～10A |
0.1mA |
±0.5%量程 |
|
相位测量 |
0～360° |
5V～500V 1.5mA～10A |
0.1° |
1.5mA-100mA 5V-10V ≤±3.0° |
|
100mA-10A 10V-500V ≤±1.0° |
||||
|
频率测量 |
50Hz |
45-65Hz |
0.01Hz |
±0.02Hz |
|
功率测量 |
5V～500V / 1.5mA～10A |
0.1W |
±1.0% |
|
|
工作电源 |
4000mAh/7.4V锂电池供电、PT端子借电、适配器市电插座供电 |
|||
|
外形尺寸及重量 |
仪器主机200x126x45（mm） 重量：650g（含电池） 电流钳表140x40x19 （mm） 重量：160g/把 钳口：Φ8mm |
|||
注：可根据用户需求订制0.2级产品，电压可根据需求扩展到600V，电流扩展到20A，订货时须注明。
