除隔离式2通道外,还提供4通道类型和1通道类型(多输出类型)。
即使没有输入信号,也可以输出模拟信号进行操作测试。
我们还有 2 通道 2 点/4 点和 1 通道 4 点/8 点直流输入数字报警器系列。 它带有方便的报警测试输出。
可以在OLED显示屏上轻松进行显示设置。 您也可以从计算机进行设置。
它与世界力量兼容。 100 ~ 240V 交流、24V 直流 / 110V 直流

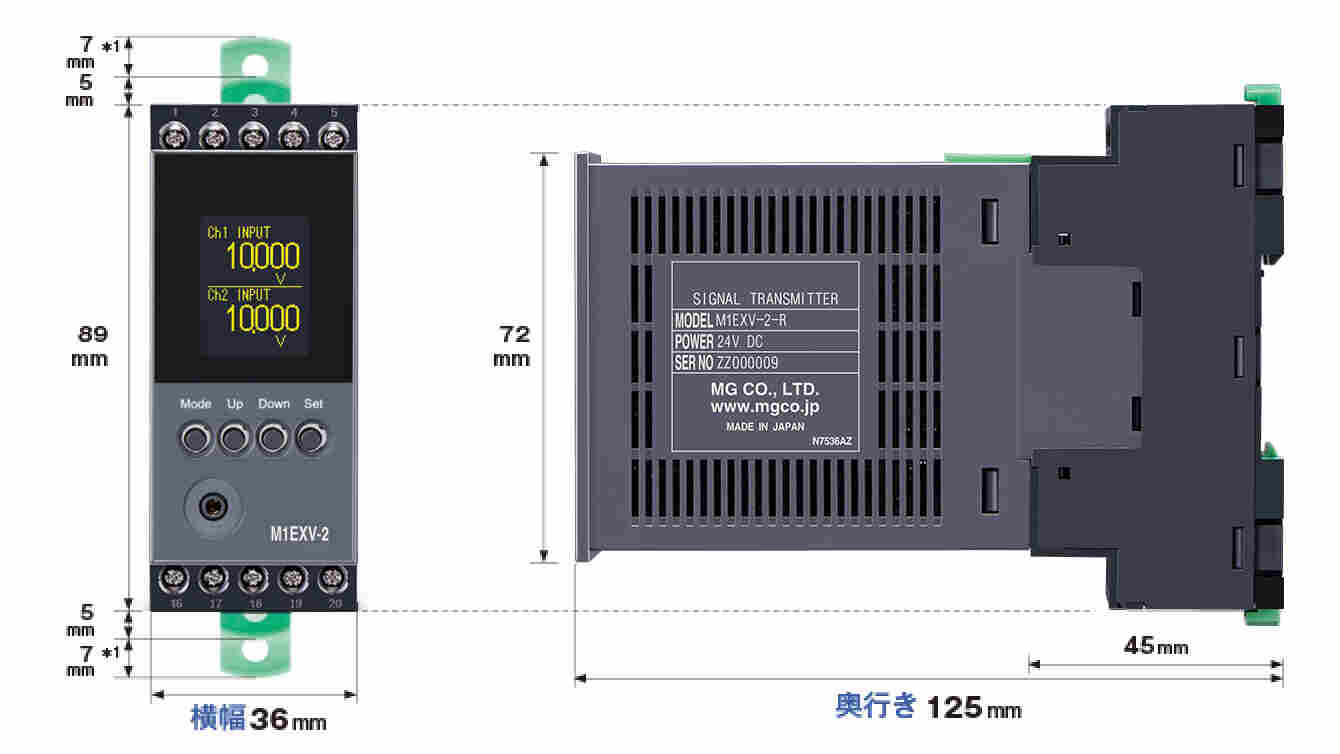

・照片显示了所附的底座(格式:M1E-BS)。
*1. 当安装锁滑块被拉出时
M1E系列采用高可见度OLED显示屏,现已上市。 提供输入缩放、环路测试、报警测试和线性化等功能,这些参数可以在检查OLED显示屏时使用前按钮进行设置。 提供 2 通道类型、4 通道类型和 1 通道类型(多输出类型)。
通过更改设置,OLED显示屏可以正常关闭,只需触摸按钮即可打开。

您可以根据自己的环境,在上下两行中自由选择通道1和通道2的输入实际值、输入缩放值、百分比值和输出实际值。

您可以通过切换到显示设置模式并选择上下每行的显示内容来轻松设置它。

由于设置项目的名称以文本形式显示,因此无需检查使用说明书中的设置参数。

环路测试输出和报警测试输出功能是即使在输入信号未连接时也能输出所需信号的功能。 接线工作完成后的回路测试和报警测试是必不可少的,但如果有测试输出功能,则无需输入模拟输入信号,简化了工作。 当然,您可以逐个通道进行测试。

(点击放大)
通过切换到基本设置模式,可以执行循环测试和报警测试。
进入回路测试或报警测试模式后,按设置键显示测试画面,因此按向上或向下键更改为“设置”,按设置键显示测试画面。
- 在测试执行期间,实际输入将被忽略。 此外,如果屏幕擦除功能有效,并且在测试执行过程中屏幕被擦除,请按前面按钮返回屏幕。
它具有插入式结构,便于安装和拆卸主机。 要安装主机,只需将其推入底座即可。
此外,只需按下主机顶部的安装锁定滑块,即可单手轻轻一键将其取下。

它是提高布线工作效率的理想结构。
压接端子可用于圆形端子和 Y 端子。


*2. 报警输出类型为M1EACFG。*3. 需要用于连接配置器的电缆(格式:COP-US)。・配件及相关设备的价格请参考规格。
