德国EUCHNER急停开关MGB-L1H-ARA-L

德国EUCHNER急停开关MGB-L1H-ARA-L

MGB-L1H-ARA-L-110614 (订货号 110614)

手柄模块 MGB-H-AA1A1-L-106619 (秩序。没有。 106619)

手柄模块 MGB-H-AA1A1-L-106619  (秩序。没有。 106619)

机械值和环境

安装方向 DIN左开式门铰链

保护等级 IP65

环境温度 -20 ... +55 °C

材料

壳体 玻璃纤维加固塑料，压铸锌，镀镍，不锈钢

杂项

产品版本号 V3.0.0

锁止模块 MGB-L1-ARA-AA2A1-S1-L-110793 (秩序。没有。 110793)

锁止模块 MGB-L1-ARA-AA2A1-S1-L-110793  (秩序。没有。 110793)

操作和显示元件

占有率示意图 L1

职务 颜色 附加部分 开关元件 注意滑入式标签 产品描述 滑入式标签 编号 名称1 LED

1 2 PD 急停开关

2 黄 1常开 发光按钮

3 白 1常开 发光按钮

电气连接值

额定绝缘电压Ui 30 V

额定冲击耐受电压Uimp 1.5 kV

差异时间

介于FO1A和FO1B之间 max. 10 ms

利用类别

DC-13 24V 200毫安

风险时间，符合EN 60947-5-3标准 max. 350 ms

根据EN 60947-5-3的规定，风险时间，每增加一个单元就延长一次 max. 5 ms

安全等级 III

应答机编码 Unicode

污染程度（外部，符合EN 60947-1） 3

电磁线圈控制输入IMP1、IMP2、IMM

测试脉冲持续时间 max. 5 ms

测试脉冲间隔 min. 100 ms

控制装置及指示灯

断流容量 max. 0.25 W

切换电压 UA V

切换电流 1 ... 10 mA

LED电源 24 V DC

急停开关

断流容量 max. 0.25 W

切换电压 5 ... 24 V

切换电流 1 ... 100 mA

LED电源 24 V DC

监控输出OD、OT、OL、OI

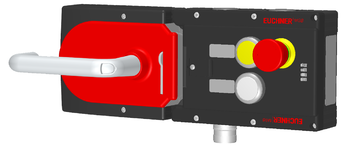

MGB-L1H-ARA...系列锁止套件（弹簧力锁止），配有2个按钮，急停开关，包含标签载体，RC18接插头

配有门锁监控功能的门锁

可串联其它AR设备（例如，CES-AR和CET-AR）

符合ISO 13850要求的急停开关

2个按钮（发光，黄白两色）

包含粘性标签

配有RC18接插头

特殊编码

锁止类型

MGB-L1...

锁勾靠弹簧的弹力使之将安全锁舌保持在锁止位置，通过电磁线圈磁力作用解除锁定（通电解锁，机械锁止）。

门铰链

MGB评估模块内固定集成有一个机械式门挡块。该挡块上的标记可让调整工作更为轻松。

LED指示灯

LED指示灯可指示所有重要的系统和状态信息。

监控输出

OT

锁舌插入评估模块

OI

诊断；出现故障

急停开关设备

S1

2个强制断开触点，旋转复位急停开关（不发光）

按钮

S2

1常开触点、黄色、发光式

S3

1常开触点、白色、发光式

粘性标签

具有粘性标签的装置上有预制凹槽。可将附带的粘性标签（标准大小为12.5 x 27 mm）粘附在这些凹槽内。
