德国HERION节流阀安装方式以及产品型号

德国HERION节流阀安装方式以及产品型号

M U 18 H R 2 001 3 O V
M U 10 H R 3 001 3 O V
M U 12 H R 4 001 3 O V
M U 16 H R 5 001 3 O V
M U 20 H R 6 001 3 O V
M U 25 H R 7 001 3 O V
良好的可调性通过大
旋钮直径
恒定的旋钮高度
由于高分辨率（10转）而具有良好的重复性
良好的可读性的设置在各方面

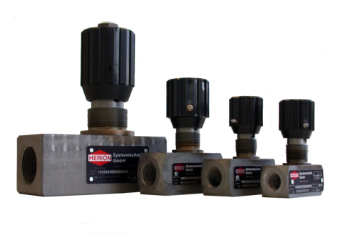

节气门止回阀NG 8,10,12,16,20和25
用于管道和面板安装
PN [pmax。] = 350 bar
名称：速度控制器
符号：请参阅设备设置
设计：缺口油门
安装：螺纹
管道连接：符合DIN ISO 228/1的螺纹连接（管道安装）
安装位置：任何
流向：从A到B的节流功能，从B到A自由流过止回阀
密封材料：氟橡胶
液压特性
工作压力范围pe [bar]：0至350
开启压力[bar]：0.5
压力介质温度Jm max。[℃]：100
粘度范围n [mm2 / s]：12〜500
流量Q [l / min]：见特性曲线
操作类型：手动
质量[kg]：
M U 18 ... = 0.3
M U 10 ... = 0.45

例如订购
节流单向阀NG 10，连接螺纹G 3/8，手动操作。
止回阀：
类型：M U 10 H R 3 001 3 O V
订单号：1065086
M U 12 ... = 0.8
M U 16 ... = 1.3
M U 20 ... = 2,4
M U 25 ... = 3,5
环境温度范围Ju [°C]： - 20至+50
公称尺寸NG：8，10，12，16，20，25
结构
限制部分由调整主轴中的纵向槽形成。
在A型流量计的B方向节流功能和从B流向A方向自由流量通过内置单向阀。
孔的横截面变化与位移成线性关系。
后一个回合使流通面积增加到全开。
投注驱动
流量是用旋钮手动调节的。
色域允许设定值具有良好的重复性。
基于颜色三角形的面积，流动区域的大小也是可识别的。
放大三角形颜色=扩大流动横截面。
调整是由一个夹紧螺钉
