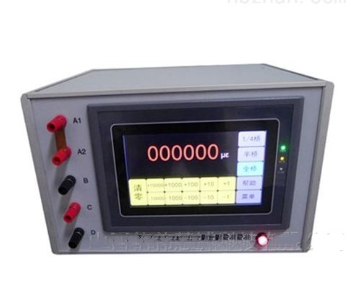

数字式标准模拟应变量校准器 0.05级 型号OK766-DR-12库号D133431

库号：D133431

产品简介：



DR-12型数字式标准模拟应变量校准器为力学应变量的电学模拟标准，可代替标准电阻应变计产生模拟标准应变量，适用于和校准各种电阻应变仪。



数字式标准模拟应变量校准器突破了过去传统使用波段开关的模式，采用触摸式大屏幕显示，所有的操作均由“触摸”完成；还可以通过菜单预设定任意标准应变值，使整个过程自动扫描完成。避免了过去使用波段开关所带来的接触不良现象；“校准器”线路设计为对称型结构，所采用的电阻元件为高交直流标准电阻器，其阻值、稳定，并具有良好的频率特性。“校准器”具有准确度高、量程宽、稳定性好、线性度好、操作快捷方便等特点，可以和校准各种交流供桥或直流供桥的静态电阻应变仪和动态电阻应变仪，是一种交直流两用的标准仪器。



“校准器”具有“1/4桥”、“半桥”和“全桥”功能，可根据具体情况，方便地不同桥路的连接。



指标：



测量范围：1～100000με



频率范围：0～100kHz



准确度级别：0.05级



灵敏系数：K=2.000



桥臂电阻：120Ω



大工作电压：10V



桥路连接：1/4桥、半桥、全桥



使用条件：



温 度：20士10℃



湿 度：30－85%



工作原理：



电阻应变仪的工作原理：当电阻应变计受外力影响发生变化后，其自身电阻也发生相应的变化。如将该应变计接入电桥线路中，就可把电阻的变化转变成电桥输出电压或电流的变化，电阻应变仪就是通过对电桥线路输出电流或电压信号进行放大、转换和处理，来测量电阻应变计的电阻相对变化，间接测量试件应变的仪器，实现了被测力通过传感器而转换成为电参量的测量。



标准模拟应变量校准器就是根据上述原理，采用电学的方法产生一个标准的电阻相对变化R/R，来模拟标准应变量，替代电阻应变计接入桥路中，用来和校准电阻应变仪。这种电学模拟的方法准确度高、稳定性好。



数字式标准模拟应变量校准器采用二进制方式以及等效导纳变量网络原理，采用4个可调节的电阻臂组成桥式电路，通过计算机控制电阻调节，产生准确的标准模拟应变信号，实现对应变仪的，并且状态与实际工作状态相同。



注意事项：



1.校准器属标准校验仪器，应存放于空气干燥、无腐蚀性气体和无有害杂质的环境中，仪器应保持清洁并避免阳光直晒和剧烈振动。



2.校准器应定期送检，以确保测量准确性。



3.校准器如在规定的储存、运输环境及正常使用条件下出现异常情况而不能使用时，从交付使用日期起，免费保修两年。



备注：DR-12型数字式标准模拟应变量校准器是原DR-6A标准模拟应变量校准器的升级款，原DR-6A已停产！
