机车车辆车轮外径测量仪 数显 型号KL188-GF922库号D59396

库号：D59396

GF922-H 这个是标准圆式的，GF2515-H是弯弓型的



、简述

机车车辆车轮外径测量仪用于测量各种机车、车辆、轨汽、城市地铁车辆车轮滚动圆直径，设计为数显表读数方式，可以直接读出直径值。该测量仪采用V型三点式间接测量直接读数原理，具有测量小，示值稳定性好，直接读出直径值，重量轻，测量结果可无线上传至PC机，操作方便的特点。



二、主要指标（见表1）

表1：GF922系列机车车辆轮径测量仪主要指标单位：mm

型号 测量范围 分度值 左右轮直径差

测量 车轮直径测

量 重量 标准圆名义直径 用途

GF922-1050 940～1070 0.1 0. 内燃机车车轮

GF922-1250 100 电力机车车轮

GF922-K 850～930 -0.5～0 1.5 890 客车车轮

GF922-H 820～930 1.5 850 货车车轮

GF922-D 780～930 1.5 850 动车组车轮

GF922-DT 760～860 1.4 810 地铁车轮



三、结构

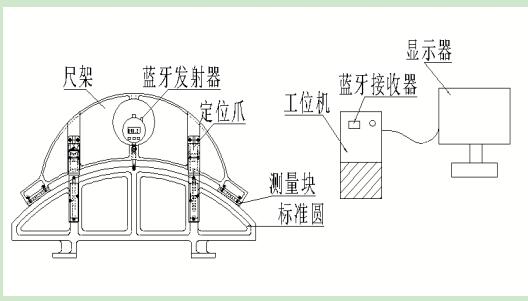

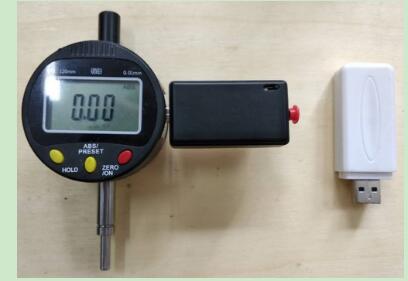

轮径测量仪（结构如图1所示）由测量块1、构架2、指示表定位架、蓝牙发射器，蓝牙接收器、标准圆组成，用于校对机车车辆轮径测量仪“零位”的标准圆是一段圆弧。蓝牙接收和发射器结构见图2

四、使用方法

（一）在标准圆上校对“零位”

根据JJG1081.2-2013《铁路机车车辆轮径量具规程 第2部分：轮径测量器》中的规定示值为（-0.5～0）mm,所以校对时应比标准圆小0.3mm。

1.拧紧指示表测头和测量仪测头，以免校对“零位”或作测量时测头松动而带来测量；

2.在测量仪上装上指示表；

3.将测量仪放置在标准圆上，保证两测量块均与标准圆弧面接触良好，定位架与标准圆定位端面密贴，然后通过上下移动指示表（数显表时则压缩测杆约一半行程），将指示表读数调到比标准圆直径值小0.3mm。

（二）测量轮径

测量时，两手握住测量仪两端的构架部位，放置在被测车轮上，使定位架与车轮内侧面靠紧（因为有磁性，只要一接触就能保证密贴），两手轻轻压一压，至两测量块均与车轮踏面接触到位，这时即可从指示表中读出直径值。

（三）数据上传

将蓝牙发射器插入数显表数据输出口，蓝牙接收器插入PC机USB口，在测量时当测量数据稳定后按蓝牙发射器。数据可传至文档表中。

A.将蓝牙发射器插入量表的MimiUSB输出， 打开电源开关，将USB接收端插入PC口，蓝牙发射器有个蓝色灯，1）闪动时表示与接收端不能配对，这时需要检查USB蓝牙接收端是否插入PC或出通讯距离。2）蓝色LED不闪且常亮表示与接收端配对*，可随时进行发射。

B.需要发射测量数据时，按蓝牙发射器红色按钮1S，如果红色LED灯闪亮一下（正反两面有都LED指示灯）表示发射*，反之说明发射失败，同时PC端运行上述软件同时记录测量值及发射时间。

C.如果打开发射器开关蓝色LED指示灯不亮，则表明需要充电，将充电线插入蓝牙发射器侧面MiniSUB 孔即可，充电器红灯亮表示充电中，绿灯亮表示充电完成。

蓝牙模块传输原理：

我公司无线蓝牙传输模块采用（低功耗蓝牙4.0）：它包括经典蓝牙、高速蓝牙和蓝牙低功耗协议，在3.0基础上功耗低，主要面向对功耗需求极低、用可循环充电电池供电，如下图：



数字输出量表到无线蓝牙发射器，另外一端是接在PC端USB口的蓝牙接收器接到数据显示到电脑的Excel 表格中。

（三）数据上传

1、蓝牙4.0低功耗收发模式具有功耗低，发射功率4dbm（空旷传输距离是50米），工业环境就要进行实际测试不小于<20米。

2、发射器电池采用锂电池容量400mA/h，充满一次电可用4～5天。

3、充电器输出为用4.2V 1A充满一次小于1小时。

4、接收端有USB口的模拟HID设备（免驱输入结果是模拟模拟键盘）及USB转RS232 9600波特率两种接收模式。



五、保养与使用注意事项

㈠使用过程中，应防止对各部件的剧烈摔碰，以免损坏和变形。

㈡两测量块是测量仪的关键部位，不得拆动，以免影响测量精度。

㈢标准圆使用后要涂机油，以防生锈。较长时间不用时，测头、测量块应擦上机油。

㈣相对运动部位应经常滴少量洁净润滑油。

㈤数显指示表应避免油或水进入电路板。

㈥指示表失灵可送计量部门比照百分表进行检修。



六、方法

按照规程进行。
