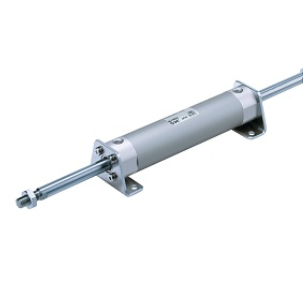

CG1W-Z 系列 气缸/标准型:双杆双作用

杆端内螺纹标准化

磁性开关可操作性提高，易于调整位置

基本型中追加无耳轴安装用螺孔型

设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)

带磁性开关 (CDG1-Z系列: CDG1，CDG1W，CDG1K，CDG1KW，CDG1R，CDG1KR，CDBG1)

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

安装形式 B 基本型

形式 A 气缓冲

缸径 40 缸径 40mm

通口螺纹的种类 - 带垫缓冲:Rc(Φ20-Φ100)，气缓冲:M5X0.8(Φ20Φ25), Rc(Φ32-Φ100)

气缸行程 300 气缸行程 300mm

气缸追记号 - 杆端外螺纹,无防护套

磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V

磁性开关个数 - 2个 或 无

订制规格 - 标准

配管口径 1/8

适用流体 空气

动作方式 双作用

杆端外螺纹尺寸 M14X1.5

*低使用圧力 [MPa] 0.08 MPa

*使用圧力 [MPa] 1.0 MPa

保证耐压力 [MPa] 1.5 MPa

使用流体温度 *小値 [°C] -10 ℃

使用流体温度 *値 [°C] 60 ℃

周围温度 *小值 [°C] -10 ℃

周围温度 *值 [°C] 60 ℃
