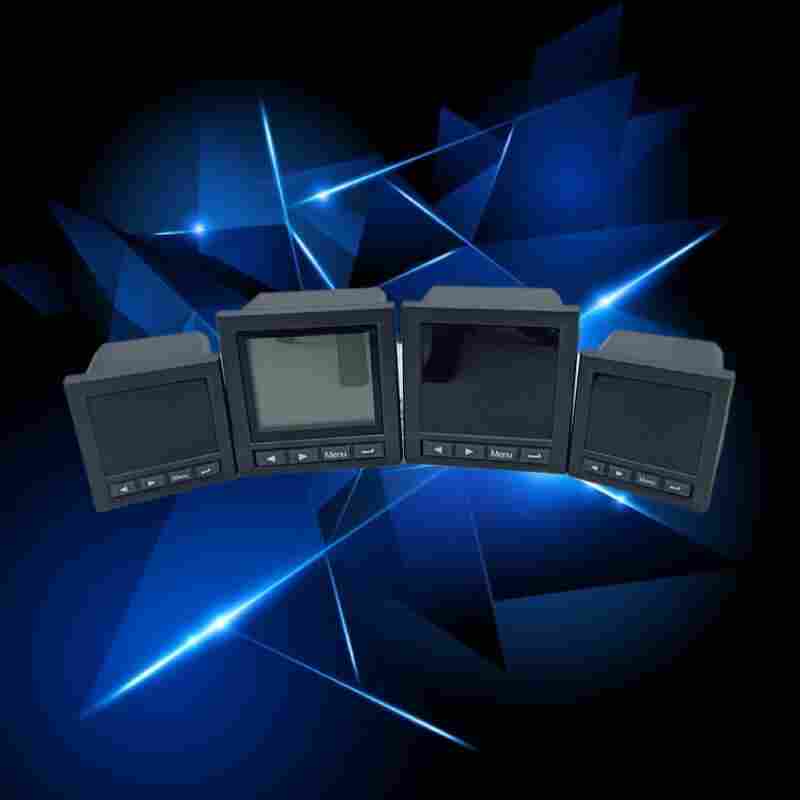

SD96-E3复费率多功能表产品介绍
SD96-E3
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
SD96-E3复费率多功能表功能特点
测量功能
可测量50多个电量参数，如I1、I2、I3、In、U1、U2、U3、Un、U12、U23、U31、F、、∑P、3Q、∑Q、3S、∑S、F、±kwh、±kvarh、kvah(包括瞬时值、值、值、平均值、谐波THD值)等
分析功能
电能质量分析：例如分析电量/电压的谐波分析来判断电能质量和污染来源
故障预防分析：例如从电流/电压的变化来预防电缆过热、变压器过载、设备老化等电气故障
电能利用效率分析：例如判断节能的重点与方向
控制与保护功能
可达16DI/8DO的开关量功能，控制强大灵活，可灵活控制馈线开关、接触器等
电流/电压/频率/功率等上下限保护等
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
计量与变送功能
0.2S测量精度，方便计算，广泛用于进线柜中
可达8路0/4-20mA模拟量输出，可节省大量变送器
SD96-E3复费率多功能表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
我公司在本次投标中所投的所有产品均严格严格按照*三包标准执行，严格按照厂家提供质保期进行质保。
对本次项目所采购的货物如因质量问题，“三包”*如下：
①七日内免费退货； ②八至十五日免费换货；
在产品的质量保证期内，我方对产品的质量负责，并承担由此造成的所有经济损失；产品过质量保证期以后，产品出现故障需更换配件，我公司只收配件工本费，免收人工费。
严格按照招标文件、有关规定及合同认真履行我们的责任和义务。
保证所提供的货物均为厂家正规渠道的全新原装货物，完全符合合同规定的质量、 规格和性能要求；
江苏舜高智能*研发生产SD96-E3复费率多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
