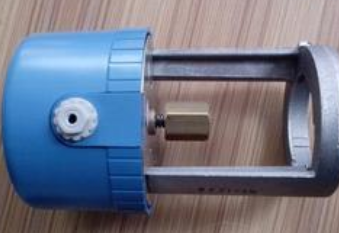

江森电动执行器VA-7200-1001

江森电动执行器VA-7200-1001

江森VA-7200系列的电动执行器产品特性：

特点:

1,35 dBA噪声额定值满足开放式吊顶环境的噪声条件

2,同步电机驱动，提供恒定的转动时间，与负荷条件3,单一螺丝连接件的阀轴，直接安装方式，节省安装时间，连接牢固

4,电磁离合器保护执行器齿轮系，使风阀及执行器在停止时免于过扭矩而损坏5,可调整终点位置，并可正转或反转运行

6,1/2英寸NPT螺纹导线开孔满足电气规范要求，并容许使用铠装电缆接线

　　- 1000N 作用力输出

　　- 电磁耦合

　　- *的传动系统设计

　　- 可选手动转轮

　　- 带调整阀门起始点及行程范围的定位器

　　- 正作用和反作用模式选择

　　- 内置电阻，可以接受电流输入控制信号

　　- 比例及浮点控制型，可选带 0?10 V 位置反馈输出信号型号

　　- 可选带辅助开关和反馈电位器的型号

　　- “信号故障” 时的安全位置设置功能

江森VA-7200-1001执行器以及江森VA-7202-1001执行器一下统称为江森VA-7200系列执行器。

其中VA-7200-1001为开关型，控制信号为开关信号或者浮点控制

VA-7202-1001为调节型，控制信号为0~10V比例积分控制

江森VA-7200系列电动执行器的工作原理:

VA-720x 系列同步电机驱动执行器,适合安装在HVAC中应用的行程为19 mm的阀门上，执行器可提供浮点控制、带反馈信号的浮点控制、比例控制、带反馈信号的比例控制。  该系列执行器为紧凑型、非弹簧复位设计，在输入控制信号下，可对阀门提供1000 N 的作用力。  VA- VA-7200系列电动执行器易于现场装配或在订货时指明在生产厂预装配，按*关闭力额定值(请参见相关的阀门技术资料)安装在VG 7000、VG 9000、VBD及VBF 系列阀门上。

M9116系列-xGx-2系列电动执行器是直接安装、非弹簧复位、24 VAC供电的电动执行器。该系列执行器为同步电机驱动，提供开关或浮点控掉，运行扭矩为6NM。适用于HVAC系统风阀的控制，也适用于可变风量末端装置(VAV BOX)的阀板控制应用

工作力矩 – 16NM

电压等级 – 24/220VAC

防护等级 – IP42

控制信号 – 开关/浮点/0-10V/4-20MA

应用范围 – <1.5平米风阀

江森电动执行器VA-7200-1001
