DMSP-40-260N-RM-CM

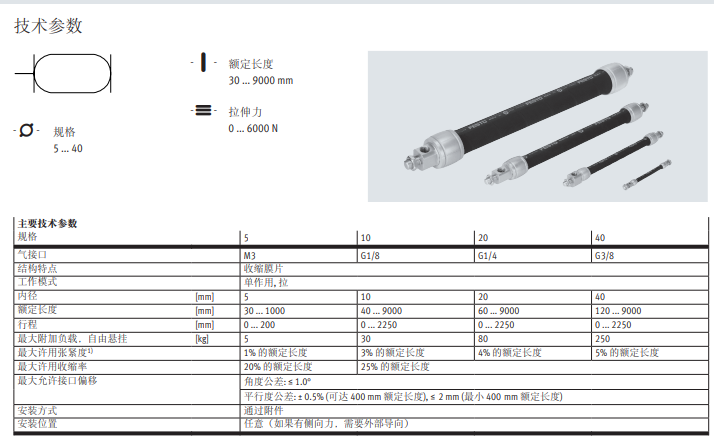

描述规格

40

*收缩时的直径增加量

80 mm

材料说明

不含铜和聚四氟乙烯

含有油漆润湿缺陷物质

RoHS 合规

法兰材料

精制铝合金

无色阳极氧化

套管材料

精制铝合金

无色阳极氧化处理

膜片材料

AR

CR

螺母材料

钢

镀锌

行程

0 mm ... 2250 mm

*收缩

额定长度的 25%

*初始张力

额定长度的 5%

标称长度

120 mm ... 9000 mm

肌腱重复精度

<= 公称长度的 1％，循环式

容许平行度公差

比额定长度 400 mm 高出 <= 2 mm

与标称长度 400 mm 相比 ± 0.5%

允许的角度公差

≤ 1 deg

安装位置

可选

结构特点

收缩膜片

符号

00991121

工作压力

0 bar ... 6 bar

工作模式

单作用

拉动

德国技术协会 (TÜV)

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

环境温度

-5 °C ... 60 °C

自由悬挂的*工作负载

250 kg

*工作压力下的理论气动肌腱输出力

6000 N

6 bar 时的理论力值

6000 N

每 1 m 长的附加重量

340 g

气动接口

G3/8

额定长度

气动肌腱的额定长度为无压力、无负载状态下的长度，就是两个接

口之间的可见气动肌腱长度 (a 页 16).

单作用驱动器 选型示例 a 页 20

在*简单的情况下，气动肌腱作为单作用驱动器，作用于机械弹簧或

负载。机械弹簧在气动肌腱扩张、无压力的状态下对处于正常位置的

气动肌腱进行预张紧。理想预张紧：额定长度的0.5%。就气动肌腱的

技术属性而言，这种工作状态*为理想：在无压状态时，膜片不会被

压缩。进气增压时，气动肌腱预张紧，产生*的力，同时具有*

动态特性，耗气量也很少。收缩率小于9%时可提供*为有效地工作

范围。气动肌腱的收缩率越小，其工作有效性越高。

负载 = 常数

外力发生变化时，气动肌腱工作特性就跟弹簧类似：其跟随力的作用

方向。对于气动肌腱，“气动弹簧”和弹簧刚度可能发生变化。气动

肌腱作为气动弹簧时，压力或体积恒定。这就产生了不同的弹簧特

性，让弹簧效果与应用*匹配。
