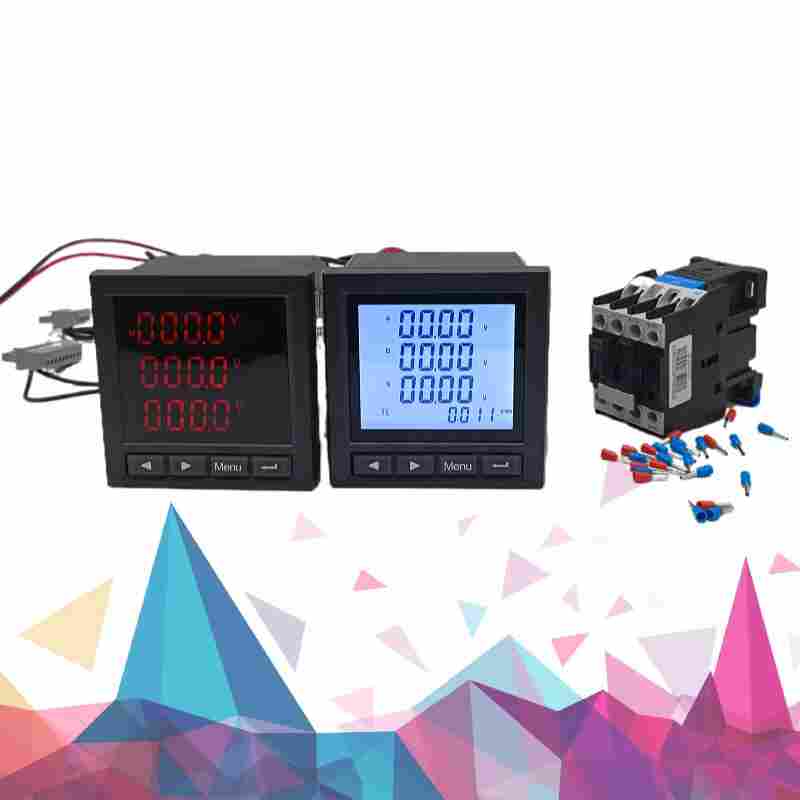

多功能电力测控仪表PD630-G44/R
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 12:10:47
PD630-G44/R多功能电力测控仪表产品介绍
PD630-G44/R
多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输入输出功能于一体的网络电力仪表。通过对电网中的电压、电流回路的交流采样，经过DSP的运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、视在功率，功率因数、频率、电能的高精度测量和显示；仪表外围具有多种扩展功能模块：数字通讯模块，电能脉冲输出模块，模拟量变送输出模块，数字量输入、输出模块，谐波、基波测量模块，零序电流测量模块。多路模拟量输出（*多4路）可实现电流、电压、功率、功率因数的变送输出功能，多路数字量输入（*多8路）可以灵活组态，用于监视其他设备的运行情况，多路数字量输出（*多8路）也可以灵活组态，用于报警输出。数字量输入和输出可以组态逻辑运算功能（包括与或非），可以实现复杂的逻辑处理能力；RS 485数字接口可实现仪表组网通讯功能；可根据需要灵活选用。
PD630-G44/R多功能电力测控仪表功能特点
基本功能：
◎测量三相交流电流、相/ 线电压、有功/ 无功功率、有功/ 无功电度、功率因数、频率等
◎提供数码管显示，本地数据查询
◎电流变比可编程
◎优良的温度特性和工作稳定性
◎适用于三相四线制
◎适用0.5kV 以下电压等级
扩展功能：
◎支持2 路有源开关量输入
◎支持2 路继电器输出
◎支持2 路4~20mA 模拟量输出
◎支持1 路RS485 通讯接口，Modbus 协议
产品尺寸及安装方式：
安装方式：屏面安装，壳体尺寸89.5*89.5mm，建议开孔尺寸90.0*90.0mm
外观尺寸：面框96.0*96.0*17.6mm，壳体尺寸89.5*89.5*65.0mm
PD630-G44/R多功能电力测控仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
1、我们向您保证所售商品为*行货，并开具13%税，与商品送达后寄送。凭质保证书及，可享受联保服务。
2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！
3、产品销售不限区域（限区域产品有说明），我们的客户遍布各地。
3 “三包”服务*
为了保持市场竞争力，保护公司的质量信誉，提高产品服务质量，满足客户要求，我公司对所生产、销售的产品实行“三包”服务，即“包退、包修、包换”。
一、我公司产品在出售7天内，外观良好，无损坏，顾客对产品不满意，可办理退货。
二、我公司产品在出售6个月内，顾客对产品不满意，或发生的产品故障，影响用户使用，可以调换新的合格产品。
三、我公司产品在出售12个月（含12个月）内，出现非顾客使用不当发生的产品故障，公司负责免费修理。
四、我公司产品在出售24个月以上，所发生的可修复故障，公司负责修理，仅适当收取材料费用、工本费用。
江苏舜高智能*研发生产PD630-G44/R多功能电力测控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
