产品资料

带逆流检查的针阀DRVP-30是一个带节流阀和旋钮的阀门，安装在底板外壳中。 旋转旋钮时，流速会增加 - 取决于粘度和压力。 止回阀确保另一个方向的自由流动。 Qmax = 20升/分钟Pmax = 350巴

特征

zz用于调节负载速度

zz用于精细调节和关闭流量

zz用于液压回路中与系统相关的阻尼

zz释放累加器系统的压力

zz作为降低负载的紧急排水管

zzSpindle在完全松动之前获得保护

zzAn Allen固定螺丝锁定旋钮的设置

zzChoice九种尺寸确保了对系统的佳适应性

zzHardened和接地阀组件，以确保小的磨损和延长的使用寿命

zz可选镀镍版（大尺寸12）

规格

工作压力：大350巴

标称流量：DVP，DRVP-06 max。 20升/分钟

DVP，DRVP-08大。 50升/分钟

DVP，DRVP-10大60升/分钟

DVP，DRVP-12大90升/分钟

DVP，DRVP-16大。 180升/分钟

DVP，DRVP-20大。 300升/分钟

DVP，DRVP-25大。 300升/分钟

DVP，DRVP-30大。 300升/分钟

高DRVP-40 300升/分钟

开裂压力（在DRVP上）：0.5巴

介质工作温度范围：min。 -20°C至高+ 80°C

环境温度范围：分钟。 -20°C至高+ 80°C

工作液：符合DIN 51524第1部分和第2部分的液压油

粘度范围：分钟。 2.8mm²/ s至大值800mm²/ s

过滤：根据ISO 4406或第21/19/16类

清洁器

MTTFd：150年（见“条件和条件”）

阀门说明“在手册5.300中）

安装：没有方向限制，好是

横

材料：阀体：钢

活塞：硬化和

地面钢

密封件：FKM（标准）

支撑环：PTFE

重量：DVP 06 = 0.2 kg DRVP 06 = 0.3 kg

DVP 08 = 0.4 kg DRVP 10 = 0.8 kg

DVP 10 = 0.6kg DRVP 12 = 1.1kg

DVP 12 = 1.0kg DRVP 16 = 2.5kg

DVP 16 = 1.7kg DRVP 25 = 6.7kg

DVP 20 = 3.6千克DRVP 30 = 3.9千克

DVP 25 = 5.5kg DRVP 40 = 17.5kg

DVP 30 = 7.5千克

DVP是歧管安装流程

控制流量的控制阀

通过调整横截面率。

因此流速取决于

压差和粘度。

完全从油门主轴开始

关闭位置，流速增加

按照适当的曲线

当控制旋钮转动时。流程是

双向控制。

顶部的刻度和彩色环

控制旋钮可实现重复

设置。 DRVP是一种歧管安装

允许相同的流量控制阀

精细的流量调整，但在一个方向

只要。反向无限制流动

方向是通过内置止回阀

（开裂压力0.5巴）。

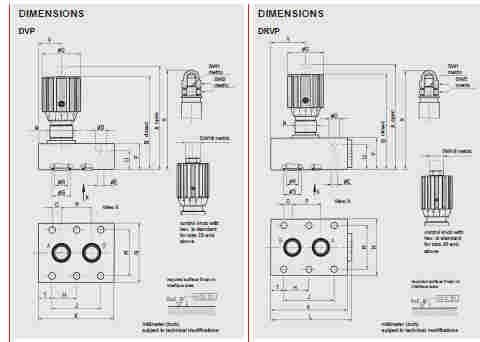

尺寸图
