MGP-Z系列原装SMC气缸MGPM25-50Z-A93V

MGP-Z系列原装SMC气缸MGPM25-50Z-A93V

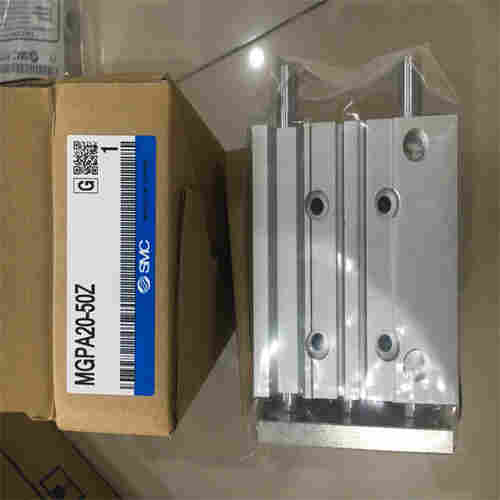

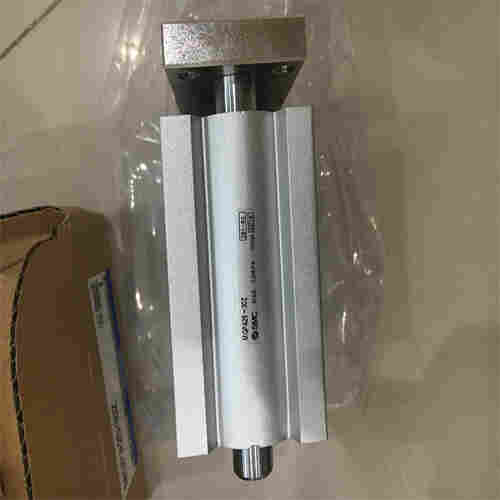

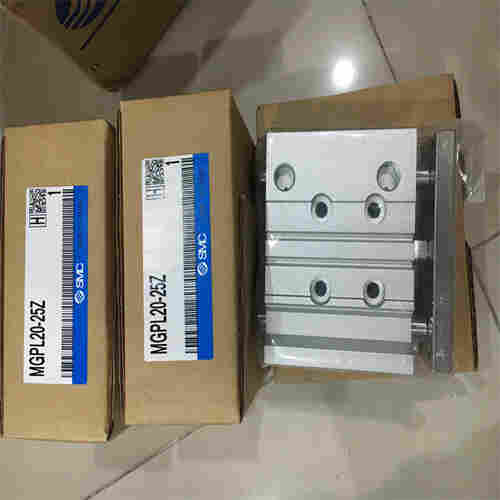

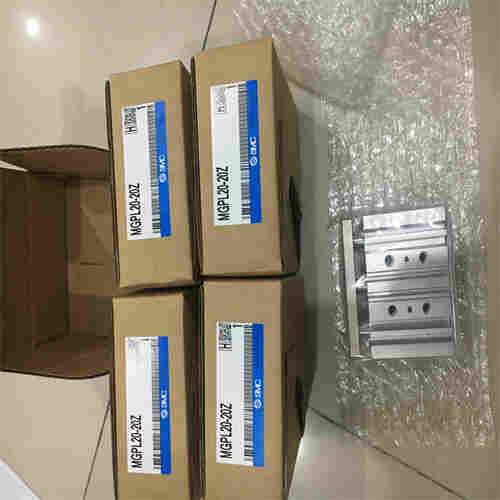

MGP-Z 系列 带导杆薄型气缸

CDQ2A32-75DMZ

RBQ2508

JA40-14-150

JAL20-8-125

RBQ2508

MY3A50-460

CQSWB25-35D

CDQ2L100-50DZ-A93S

MGPM20-20-A93LS

MGPM20-40-A93L

MGPM20-30-A93L

CDG1WBA40-300-A93L

CDQ2L50-30DMZ-A93VL

RBQC3009

JA40-14-150

JA63-18-150

CQSB25-10D

MGPM25-50Z-A93V

CDG1BN32-130-A93VL-C

CDQ2L32-35DZ-A93VL

CDQ2L63-50DZ-A93VLS

MGPM20-150Z-A93L

RBQ1604

MGPM32-100Z-A93L

MGPM32-40Z-A93L

CDG1LN32-300-A93L

CDQ2A32-75DMZ-A93L

CDQ2B40-30DCMZ-A93L

CDQ2L32-75DMZ-A93L

MDBUB32-10Z-93L

MGPM25-125Z-A93L

技术数据

轴承的种类M滑动轴承

缸径25缸径 25mm

通口螺纹的种类-M5X0.8(Φ12-16);Rc(Φ20-100)

气缸行程50气缸行程 50mm

行程调整标记-无

磁性开关型号A93V有触点磁性开关, 直接出线式, 带指示灯, 2线式, 纵引出, 导线长0.5m, 适用电压：DC24V,AC100V

磁性开关个数-2个 或 无

订制规格-标准

其他特性

字段描述取值描述

配管口径 (空气压通口)1/8

适用流体空气

形式气压式

磁性开关用内置磁环内置磁环

动作方式双作用

缓冲两侧垫缓冲

*低使用圧力 [MPa]0.1 MPa

*使用圧力 [MPa]1.0 MPa

保证耐压力 [MPa]1.5 MPa

使用流体温度 *小値 [°C]-10 ℃

使用流体温度 *値 [°C]60 ℃

周围温度 *小值 [°C]-10 ℃

周围温度 *值 [°C]60 ℃

由于导杆缩短、端板厚度变更，重量*多削减24%

实现节省空间

  由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量

圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装

MGP-Z系列原装SMC气缸MGPM25-50Z-A93V
