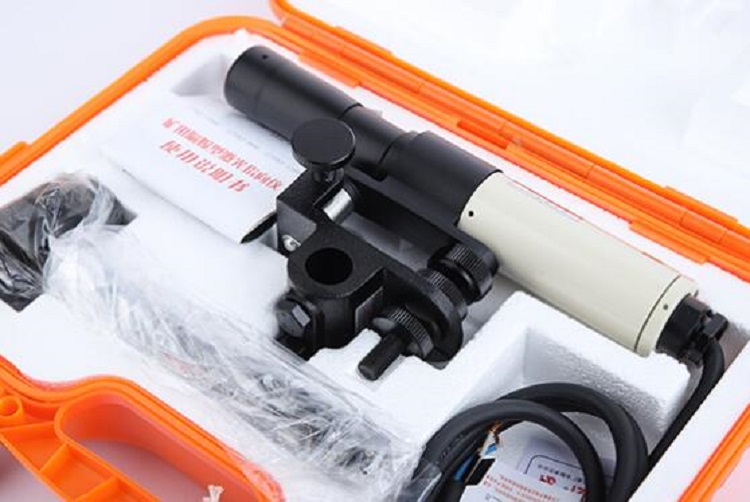

隔爆型激光指向仪 绿光 型号ZX11-YBJ-800库号D396054

库号：D396054

该产品主要应用于仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。


功能简介

型激光指向仪是集电子、光学、机械等为一体的仪器。仪器安装采用固定式，可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动。产品采用的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。



指标

安装方式：固定式



形式：型





标志：ExdIMb



激光指向仪工作制：连续运行



供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作）



工作电流：≤90mA



光 功 率：不大于15mW



射程：800m（YBJ-800） ，1200m（YBJ-1200）



光斑直径： 在800m、1200m处光斑直径不大于60mm、80mm



光斑漂移量: 在800m、1200m处光斑漂移量应不大于10mm



横向、纵向粗调：360°任意







横向、纵向调节范围：≥±1.5°





使用环境

大气压：86kPa～110kPa



环境温度：-20℃～+40℃



空气相对湿度：≤95%RH（+25℃时）



含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中



在无明显破坏绝缘的气体或蒸汽的环境中





污染等级：3级





外形尺寸

尺寸：YBJ-800：266×250×130（mm）



YBJ-1200：286×250×130（mm）





重量：YBJ-800：3.4kg YBJ-1200：3.5kg
