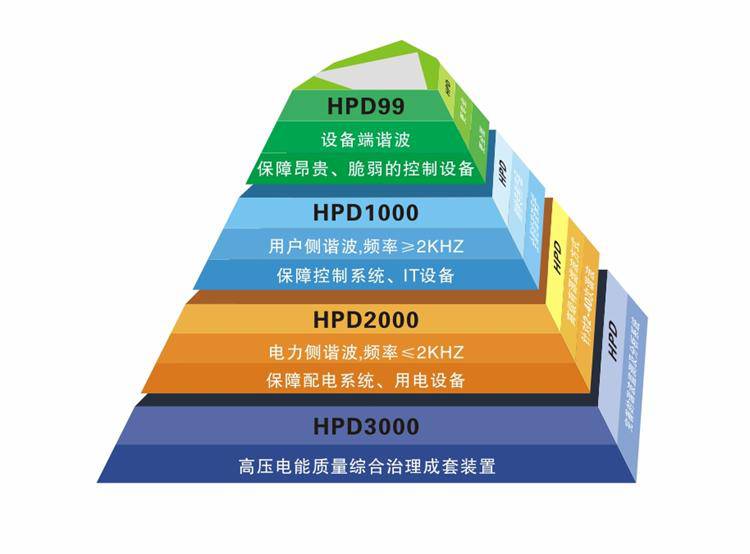

PCMHPD99电源谐波保护器动态

            油田生产设备中存在大量冲击性和波动性负荷，它们在运行中产生高次谐波，常会使电压波动、闪变，甚至三相不平衡。随着电力电子技术的广泛应用与发展，调速变频器在各种机泵运行中了广泛应用，在能耗的同时了电压波形畸变，产生了大量谐波，造成电网二次污染。在削弱和电网经济运行的同时，常发生设备非正常启停，使设备自身安全性，电力计量仪表的误差增大。通过谐波治理，可以保证电力设备安全经济运行。

PCMHPD99电源谐波保护器动态系列主要技术参数：

额定：50Hz/60Hz

保护等级：IP40/可加装IP54套件

温度范围：-40℃到85℃

海拔高度：≤4000m

响应时间：≤100us，全响应≤10ms

过载保护：有，且前置断路器

通讯协议：RS485模块，Modbus协议

保护：1kHz~20MHz

保护范围：脉冲电流耐受量≤15KA 单回路高次（n≥20）谐波电流≤40A

湿 度：≤95%

设计寿命：20年

功 耗：≤0.1W

瞬时耐压：冲击耐压值2000V

泄露电流：≤1.321mA

PCMHPD99性能特点：

随时跟踪电压、电流波形,矫正因谐波影响而产生畸变的电压、电流波形

了用电设备的故障率和机器误操作,克服了由于谐波污染引起的高频

装置本身几乎不耗电,具有高的经济效益

结构设计合理,接线简单,安装调试方便

滤波范围广，2-65次全范围有效；

PCMHPD99电源谐波保护器动态电压偏低问题 部分地区电压偏低，主要原因有：

(1)线路导线截面小。由于农网改造中有些地区对负荷不准，导线截面选择过小，经过两年的运行，负荷发展较快，线路截面已不能载流量的要求。

(2)无功补偿容量不足。由于农村低压电力网中有大量异步电动机和配电变压器，而且负载率不高，无功负荷相对比较高，所以自然功率因数偏低。当补偿并联电容器容量不足时，线路输送大量无功功率，而产生电压损耗，引起电压偏低。

(3)10kV或低压配电线路供电半径长。当供电半径过合理的长度时，线路末端电压损耗太大，电压偏低。

(4)每逢春季农业负荷特别集中，造成各级电网电压偏低。

(5)电网中现有主变压器，有载调压装置投运率低或调压操作不及时。

(6)有的农村用户所用配变容量小，负荷高峰时出现了负荷情况，影响了电压。

(7)由于配电变压器三相负载不平衡，引起中性点电压位移，造成负载轻的一相电压偏高，而负载重的一相电压偏低。

 使用问题指导：

发现发异常、冒烟或者变形，请先把前级电源、工作电源切断，停止使用，并联系厂家；

发现某个回路一直处于开或者关状态，在确保输出端用电安全的情况下，手动开关，

出现以上及其它异常故障，可以Call巨川厂家,在保修期间，希望勿擅自拆开产品，否则不给予免费保修。
