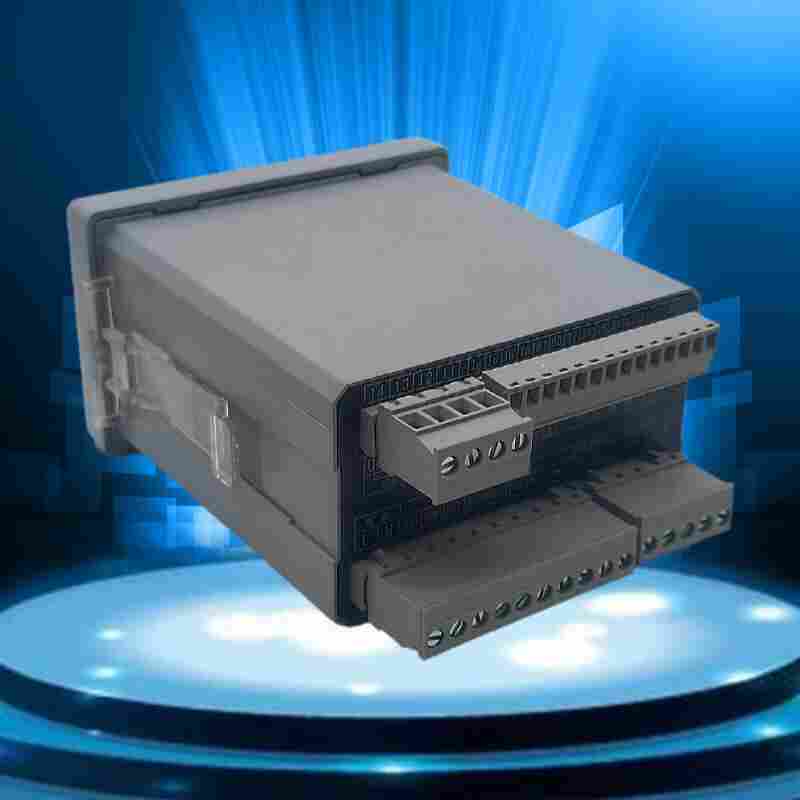

ST503H-C-6.3A电动机保护器660V产品介绍
智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
电动机智能保护装置是按IEC 标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
ST503H-C-6.3A电动机保护器660V功能特点
电流规格
保护器的电流规格分为以下：1A、6.3A、25A、63A、100A、250A、630A。电流小于100A时，电机电缆线可直接穿过保护器自带的电流互感器，当电流大于100A时采用外置的电流互感器，电机电缆线穿过外置的电流互感器，互感器输出的二次线穿过保护器自带的电流互感器。
远方遥控输出，用户面板控制输出
输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然。
ST503H-C-6.3A电动机保护器660V技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
ST503H-C-6.3A电动机保护器660V行业背景
断相保护断相保护是采用电压检测法或电流检测法取样和三相不平衡原理。由电子分立元件或集成电路构成。但在实际应用中电压的波动或网络负荷的不平衡，使电机的工作电压难以平衡。因此很容易误动，且只能在某种断相故障发生时动作，断相保护范围很小。综合保护、多功能保护综合保护是采取正序、负序、零序和过电流等方法检测线电流的变化原理，已由晶体管电路发展到集成电路、厚模电路或集成电路。除具有断相保护功能外，还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作，它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏电保护以及故障指示和数码管（液晶）显示等功能。
江苏舜高智能*研发生产ST503H-C-6.3A电动机保护器660V，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
