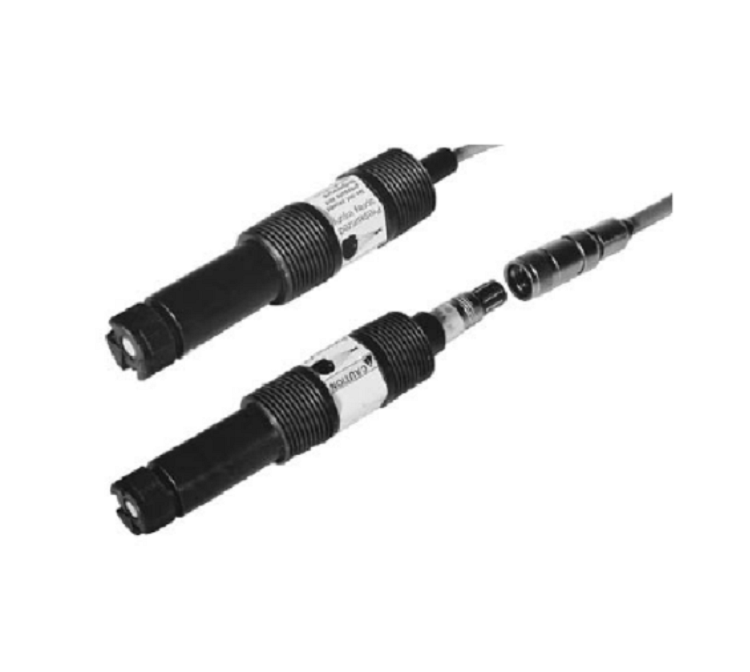

溶解氧传感器 型号499ADO库号D144420

库号：D144420

性能和应用



499ADO 传感器用于连续检测液体中溶解氧的含量，测量范围是 0-20ppm，主要应用在市政污水和工业污水处理厂的曝气池中，也可以用于检测养殖水池中溶解氧的含量。

499ADO 是一种薄膜覆盖的电流传感器，其由（金）阴电极、（银）阳电极和电解液构成，阴电极上覆盖着一层允许氧气渗透的薄膜。传感器工作期间，被测液体中的氧分子通过薄膜扩散至阴电极上，施加在阴电极上的极化电压将氧分子还原成氢氧根离子，进而在阴、阳电极之间产生电流，该电流由分析仪器检测出来，其与氧分子达到阴电极的速率成正比，并终与被测液体中溶解氧的浓度成正比。



由于氧分子通过薄膜的扩散速率取决于被测液体的温度，所以，传感器的响应时间一定要校正温度对薄隔膜渗透性的影响。溶解氧传感器中内置了Pt100 温度探头，因此，分析仪可以对温度进行自动修正。



499ADO 传感器的十分方便，时，将传感器暴露于饱和空气中，按分析仪器上的相关按钮，此时，

分析仪器测量大气压力，并计算在当前温度、压力下，大气中氧气的平衡浓度。（Delta 分析仪表、1054ABO、

1054BDO 需要用户手动给仪表输入大气压力值。）



传感器规格



测量范围 ：0-20ppm（mg/L），测量 ppb 级的溶解氧用 499A TrDO

湿材料* ：Noryl，Viton，EPDM，聚四氟乙烯，有机硅

阴 电 极 ：金（不是通常的湿材料）

测量精度 ：25°C 时+0.2ppm

重 复 性 ：25°C 时+0.05ppm

响应时间 ：25°C 时，25 秒完成终读数的 63%

工作压力 ：0-65psig（0-549KPa，绝压）

工作温度 ：32-122°F（0-50°C）

过程连接 ：1”MNPT

电解液量 ：约25毫升

电解液使用寿命：约4-6个月

电缆长度（标准一体化电缆 （标准一体化电缆）：25英尺（7.6米）

电缆长度（长）：300英尺（91米）

采样流量/流速：

流通式 1-5克/分钟（3.8-19升/分钟）

明渠通道（敞开水池） 1英尺/秒（0.3米/秒）

低流量流通池 2-5克/小时（7.6-19升/小时）

嚗气池中汽泡向液面产生的窜动通常可以提供足够的流动

重量/运输重量：1磅/3磅（0.5公斤/1.5公斤）
